Tubo de bobina de cobre vermelho de precisãoé amplamente utilizado onde transferência de calor confiável, fluxo de fluido controlado, flexibilidade, resistência à corrosão e consistência dimensional são importantes. Sua configuração em espiral contínua pode reduzir juntas e simplificar a instalação em comparação com múltiplas seções de tubo reto. Para HVAC, refrigeração, trocadores de calor, encanamentos, sistemas solares térmicos e equipamentos industriais, a qualidade do tubo influencia diretamente a confiabilidade do sistema. Este guia explica as características do material, considerações de fabricação, requisitos dimensionais, aplicações, opções de personalização, verificações de qualidade e considerações de compra que engenheiros e compradores devem avaliar ao adquirir tubos de bobina de cobre vermelho de precisão.
- O que é tubo de bobina de cobre vermelho de precisão?
- Como a estrutura da bobina suporta a instalação
- Características materiais que importam
- Fabricação e controle de precisão
- Especificações principais a serem verificadas
- Principais aplicações industriais
- Vantagens de desempenho
- Como especificar o tubo certo
- Considerações sobre Qualidade e Inspeção
- Por que a capacidade de fabricação é importante
- Perguntas frequentes
- Conclusão

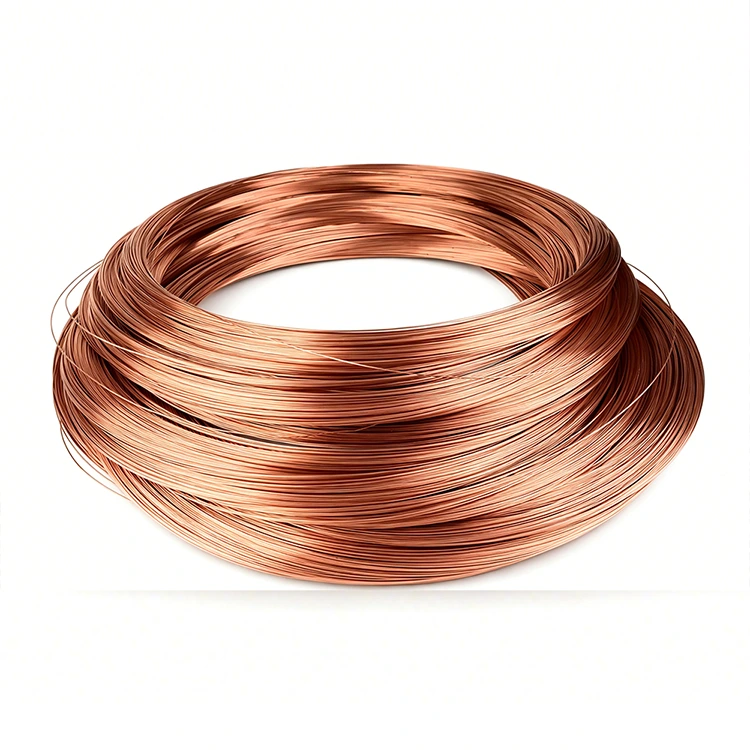

O que é tubo de bobina de cobre vermelho de precisão?
O tubo de bobina de cobre vermelho de precisão é um comprimento contínuo de tubo de cobre formado em uma configuração de bobina controlada. O termo “cobre vermelho” geralmente se refere ao cobre de alta pureza, enquanto “precisão” enfatiza a consistência dimensional, a qualidade da superfície, o controle da espessura da parede e as tolerâncias de fabricação confiáveis.
Ao contrário das seções curtas de tubo reto que requerem conexões repetidas, uma bobina pode fornecer um comprimento contínuo substancialmente mais longo. Esta configuração é particularmente útil quando um projeto requer roteamento flexível, armazenamento compacto ou menos pontos de conexão.
O cobre é naturalmente adequado para aplicações de transferência térmica devido à sua alta condutividade térmica. Também oferece boa ductilidade, permitindo que tubos adequadamente fabricados sejam formados e dobrados sem rachaduras desnecessárias durante a instalação.
Como a estrutura da bobina suporta a instalação
O formato de bobina contínua é uma das características mais práticas deste tipo de tubulação. Em aplicações que exigem longas distâncias de roteamento, os instaladores podem trabalhar com comprimentos de tubo estendidos em vez de montar muitas seções curtas.
- Menos pontos de conexão:Longos comprimentos contínuos podem reduzir o número de juntas necessárias em instalações adequadas.
- Roteamento flexível:A tubulação de cobre recozido pode acomodar roteamento curvo onde a aplicação permitir.
- Transporte eficiente:Os produtos enrolados podem ocupar menos espaço de embalagem linear do que os comprimentos retos equivalentes.
- Instalação mais rápida:A redução dos requisitos de corte e união pode simplificar o trabalho de campo.
- Menor exposição potencial a vazamentos:Menos juntas podem significar menos pontos de conexão potenciais que requerem inspeção.
Estas vantagens são especialmente relevantes em refrigeração, ar condicionado, transferência de calor, circulação de água e outros sistemas onde a flexibilidade de instalação é importante.
Características materiais que importam
A seleção do material deve corresponder ao ambiente operacional, em vez de depender apenas de uma descrição genérica de “tubo de cobre”. Diferentes graus de cobre e condições de fabricação podem fornecer diferentes combinações de condutividade, conformabilidade, resistência e adequação à aplicação.
| Característica | Por que é importante | Preocupação típica de engenharia |
|---|---|---|
| Condutividade térmica | Suporta transferência de calor eficiente | Desempenho do trocador de calor e HVAC |
| Ductilidade | Permite conformação e dobra controladas | Instalação e roteamento |
| Resistência à corrosão | Suporta serviço de longo prazo em ambientes adequados | Umidade, água, refrigerante e condições industriais |
| Consistência dimensional | Ajuda a manter conexões e características de fluxo previsíveis | Precisão de montagem e estabilidade do sistema |
| Limpeza de superfície | Reduz os riscos de contaminação em aplicações sensíveis | Refrigeração, instrumentação e sistemas especializados |
Para projetos exigentes, os compradores devem solicitar a designação exata do material, o padrão de produto aplicável, os requisitos mecânicos, as tolerâncias dimensionais e a documentação de inspeção, em vez de confiar apenas no nome do material.
Fabricação e controle de precisão
A bobina tubular consistente depende da fabricação controlada, desde a preparação da matéria-prima até a formação, trefilação, recozimento, corte, limpeza, inspeção e embalagem. Cada estágio pode influenciar a condição dimensional e superficial final do tubo.
O desenho de precisão é particularmente importante quando um projeto requer diâmetro externo, diâmetro interno, espessura de parede controlados ou tolerâncias dimensionais restritas. O recozimento pode então ser usado quando maior flexibilidade e conformabilidade são necessárias.
Para componentes metálicos de precisão, a consistência da produção é tão importante quanto a própria especificação. Um tubo que atenda a uma dimensão nominal, mas varie significativamente de lote para lote, pode criar problemas durante a montagem e o processamento posterior.
Especificações principais a serem verificadas
Uma especificação de compra clara evita mal-entendidos entre o comprador e o fabricante. Antes de solicitar um orçamento, as equipes de engenharia devem definir os seguintes parâmetros.
| Especificação | O que definir | Por que é importante |
|---|---|---|
| Material | Requisitos de grau e pureza de cobre | Determina as propriedades do material e a compatibilidade da aplicação |
| Diâmetro externo | OD e tolerância necessários | Controla a compatibilidade de conexão e instalação |
| Espessura da parede | Espessura nominal e tolerância | Influencia a capacidade de pressão, peso e formação |
| Comprimento da bobina | Comprimento por bobina ou quantidade total | Afeta a eficiência da instalação e a logística |
| Temperamento | Recozido ou outra condição exigida | Determina a flexibilidade e o comportamento formador |
| Condição da superfície | Limpeza, acabamento e proteção | Importante para aplicações sensíveis ou de alta pureza |
| Embalagem | Proteção de bobinas, tampas, embalagem e etiquetagem | Protege os produtos durante o armazenamento e transporte |
| Padrão | Especificação ASTM, EN, JIS ou projeto aplicável | Cria uma referência objetiva de qualidade |
Dependendo da aplicação pretendida, a tubulação de cobre pode ser especificada de acordo com normas como ASTM B280 ou outras especificações internacionais aplicáveis. O padrão correto deve sempre ser selecionado de acordo com o projeto real do sistema e os requisitos do mercado de destino.
Principais aplicações industriais
O tubo de bobina de cobre vermelho de precisão é adequado para uma ampla gama de aplicações térmicas e de manuseio de fluidos. A especificação exata do tubo deve corresponder à pressão de trabalho, temperatura, fluido, requisitos de limpeza e método de instalação.
- HVAC e refrigeração:A tubulação de cobre é amplamente utilizada em circuitos refrigerantes, sistemas de ar condicionado, equipamentos de refrigeração e conjuntos de gerenciamento térmico.
- Trocadores de calor:A condutividade térmica do cobre o torna adequado para aplicações onde é necessária uma transferência de calor eficiente.
- Sistemas de encanamento e água:Tubos de cobre apropriados podem ser usados para circulação de água e distribuição de fluidos onde o material for compatível com a aplicação.
- Sistemas solares térmicos:O tubo de cobre enrolado pode ser integrado em sistemas de circulação térmica e transferência de calor.
- Equipamentos industriais:Tubos de cobre personalizados podem ser incorporados em máquinas, sistemas de controle térmico e equipamentos especializados.
- Instrumentação:Tubos de menor precisão podem ser usados onde dimensões controladas e roteamento de fluidos são importantes.
A capacidade do fornecedor de personalizar dimensões, comprimentos, têmpera, formação, limpeza e embalagem pode se tornar especialmente valiosa quando a tubulação comercial padrão não corresponde ao projeto do equipamento.
Vantagens de desempenho
1. Transferência de calor eficiente
A alta condutividade térmica do cobre o torna um forte candidato para sistemas nos quais o calor deve se mover de forma eficiente através da parede do tubo. Esta característica é útil em evaporadores, condensadores, trocadores de calor, sistemas de circulação térmica e outros equipamentos de transferência de calor.
2. Boa formabilidade
O tubo espiral de cobre recozido selecionado corretamente pode ser mais fácil de rotear e formar do que o tubo reto rígido. Isto pode ser útil quando os layouts dos equipamentos contêm curvas, espaços compactos ou requisitos de roteamento irregulares.
3. Comprimentos Contínuos
Uma configuração de bobina permite que os fabricantes forneçam tubos longos e contínuos. Isto pode simplificar o planejamento da instalação e reduzir o número de conexões intermediárias em projetos adequados.
4. Armazenamento compacto
O flexitubo pode ser embalado de forma eficiente, tornando-o prático para transporte e manuseio em armazém. No entanto, a embalagem deve proteger o tubo contra deformação, umidade, contaminação e danos mecânicos.
5. Fabricação personalizada
Os fabricantes de tubos de precisão podem produzir dimensões personalizadas e configurações de processamento para fabricantes de equipamentos, distribuidores, empreiteiros e projetos OEM.
Como especificar o tubo certo
A seleção de um tubo espiral deve começar com as condições de operação e não com o nome do produto. Um processo prático de especificação pode seguir estas etapas:
- Identifique o aplicativo.Defina se o tubo será utilizado para refrigeração, transferência de calor, circulação de água, instrumentação ou outra finalidade.
- Determine as condições de operação.Registre temperatura, pressão, tipo de fluido ou gás e exposição ambiental.
- Defina dimensões.Especifique o diâmetro externo, o diâmetro interno ou a espessura da parede, o comprimento e as tolerâncias dimensionais.
- Selecione o temperamento.Decida se a flexibilidade ou maior resistência mecânica é mais importante para a instalação.
- Confirme os padrões aplicáveis.Indique o padrão ASTM, EN, JIS, do cliente ou do projeto exigido.
- Especifique os requisitos de superfície.Para aplicações sensíveis, defina requisitos de limpeza, tamponamento, tampa ou outros requisitos de proteção.
- Confirme a embalagem.Defina tamanho, peso, rotulagem, proteção e embalagem de exportação da bobina.
- Solicite documentação de inspeção.Solicite certificados de materiais, relatórios dimensionais, testes de pressão ou outra documentação relevante para a aplicação.
Considerações sobre Qualidade e Inspeção
O controle de qualidade deve abranger tanto o material de cobre quanto a bobina acabada. Um plano de inspeção abrangente pode incluir verificação de material, inspeção dimensional, inspeção de superfície, teste de vazamento ou pressão quando aplicável, verificação de limpeza e verificações de embalagem.
Wenzhou ZenkoMetal Co., Ltd.afirma que seu sistema de produção é certificado pela ISO 9001 e que suporta a fabricação de acordo com padrões, incluindo ASTM B152 e ASTM B280. A empresa também descreve capacidades que abrangem desenho de precisão, corte, chanframento, conformação, recozimento a vácuo, limpeza ultrassônica, inspeção e embalagem para exportação. :contentReference[oaicite:1]{index=1}
Esses recursos são relevantes quando um comprador precisa de mais do que um tubo de cobre comum e, em vez disso, exige dimensões repetíveis, processamento controlado, configurações personalizadas e qualidade documentada.
Para compras internacionais, os compradores também devem considerar a rastreabilidade dos lotes e a disponibilidade de registros de inspeção. Zenko afirma que documentação de inspeção e suporte de inspeção de terceiros estão disponíveis para seus produtos. :contentReference[oaicite:2]{index=2}
Por que a capacidade de fabricação é importante
A escolha de um fornecedor de tubos de bobina de cobre de precisão é, em última análise, uma decisão de fabricação, tanto quanto uma decisão material. Um fornecedor com capacidades de processamento integradas pode reduzir a necessidade de coordenar vários subcontratados para desenho, conformação, recozimento, limpeza, corte e inspeção.
Wenzhou ZenkoMetal Co., Ltd.foi fundada em 2017 e se concentra em tubos de metal de precisão e usinagem de precisão. Suas capacidades de produção declaradas incluem tubos capilares de cobre, tubos de bobina de cobre vermelho, componentes personalizados, peças de precisão recozidas a vácuo e conjuntos limpos por ultrassom. A empresa reporta uma área fabril de aproximadamente 8.000 metros quadrados e cerca de 150 equipamentos de produção. :contentReference[oaicite:3]{index=3}
Zenko também fornece serviços OEM e ODM, incluindo dimensões personalizadas, desenhos, amostras e embalagens privadas. As informações publicadas indicam que os produtos padrão em estoque geralmente podem ser enviados em vários dias, enquanto os pedidos personalizados podem exigir um cronograma de produção mais longo, dependendo da complexidade e da quantidade. :contentReference[oaicite:4]{index=4}
Para compradores que desenvolvem componentes HVAC, equipamentos de refrigeração, conjuntos de transferência de calor, produtos de encanamento ou sistemas industriais, esse tipo de suporte integrado à fabricação pode tornar o processo de fornecimento mais simples.
Perguntas frequentes
É comumente usado em HVAC, refrigeração, trocadores de calor, encanamento, sistemas solares térmicos, equipamentos industriais e outras aplicações que exigem tubos de cobre confiáveis e roteamento flexível.
O tubo espiral oferece comprimentos contínuos e maior flexibilidade de roteamento. Em aplicações adequadas, isto pode reduzir o número de juntas, simplificar a instalação e tornar o transporte e o armazenamento mais eficientes.
Sim. Dependendo do fabricante, a personalização pode incluir diâmetro, espessura da parede, comprimento da bobina, têmpera, tratamento de superfície, corte, conformação, limpeza, embalagem e outros requisitos específicos do projeto.
Forneça a qualidade do material, diâmetro do tubo, espessura da parede, comprimento da bobina, têmpera, quantidade, aplicação, pressão e temperatura operacional, padrões aplicáveis, requisitos de superfície, requisitos de embalagem e desenhos, se disponíveis.
O cobre é amplamente utilizado em HVAC e refrigeração devido à sua condutividade térmica, ductilidade e uso estabelecido em sistemas de tubulação. Contudo, a seleção do material deve sempre considerar o refrigerante, a pressão, a temperatura, o método de união e os requisitos aplicáveis do sistema.
Dependendo do projeto, os documentos úteis podem incluir certificados de materiais, relatórios de inspeção dimensional, relatórios de testes, certificados de conformidade, registros de rastreabilidade de lotes e documentos de certificação aplicáveis.
Sim. Os projetos OEM podem ser desenvolvidos com base em desenhos do cliente, dimensões especificadas, comprimentos de bobina necessários, requisitos de processamento, critérios de inspeção e instruções de embalagem.
A embalagem adequada deve evitar deformação, exposição à umidade, contaminação, arranhões e danos nas extremidades. O método exato de embalagem deve ser selecionado de acordo com o tamanho do tubo, peso da bobina, condições de transporte e duração do armazenamento.
Conclusão
O tubo espiral de cobre vermelho de precisão combina as vantagens inerentes do cobre com os benefícios práticos do tubo espiral contínuo. Para engenheiros e equipes de compras, as considerações mais importantes não são apenas o preço e as dimensões nominais. A qualidade do material, a precisão dimensional, a espessura da parede, a têmpera, a condição da superfície, a consistência de fabricação, os padrões aplicáveis, a documentação de inspeção e a embalagem contribuem para a confiabilidade do produto final.
A especificação correta pode ajudar a reduzir dificuldades de instalação, melhorar a compatibilidade dimensional, apoiar a transferência de calor eficiente e criar uma cadeia de fornecimento mais previsível. Para aplicações industriais personalizadas, trabalhar diretamente com um fabricante capaz de desenho preciso, conformação, recozimento, limpeza, inspeção e produção OEM/ODM pode simplificar ainda mais a aquisição.
Precisa de tubo de bobina de cobre vermelho de precisão para o seu projeto?
Wenzhou ZenkoMetal Co., Ltd.fornece tubos de cobre de precisão e componentes metálicos personalizados para aplicações industriais globais. Se você precisa de um tubo de bobina de cobre padrão, dimensões personalizadas, comprimentos de bobina específicos, processamento de precisão, produção OEM ou embalagem baseada em projeto, uma especificação detalhada pode ajudar a equipe técnica a desenvolver uma solução adequada.
Compartilhe o material necessário, dimensões do tubo, espessura da parede, comprimento da bobina, quantidade, aplicação, padrão aplicável e quaisquer desenhos disponíveis.Contate-nospara discutir suas necessidades e solicitar um orçamento profissional para seu projeto de tubo de bobina de cobre vermelho de precisão.
