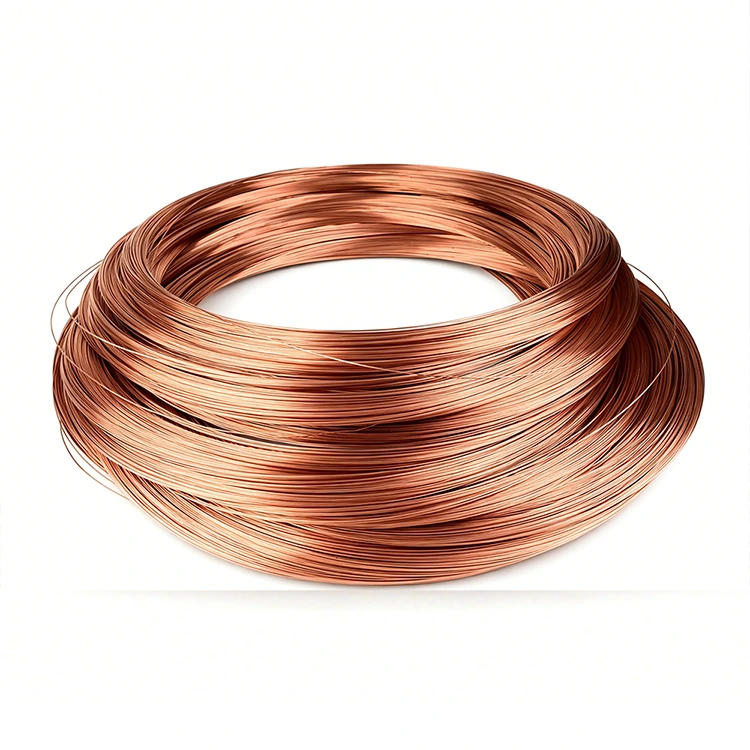

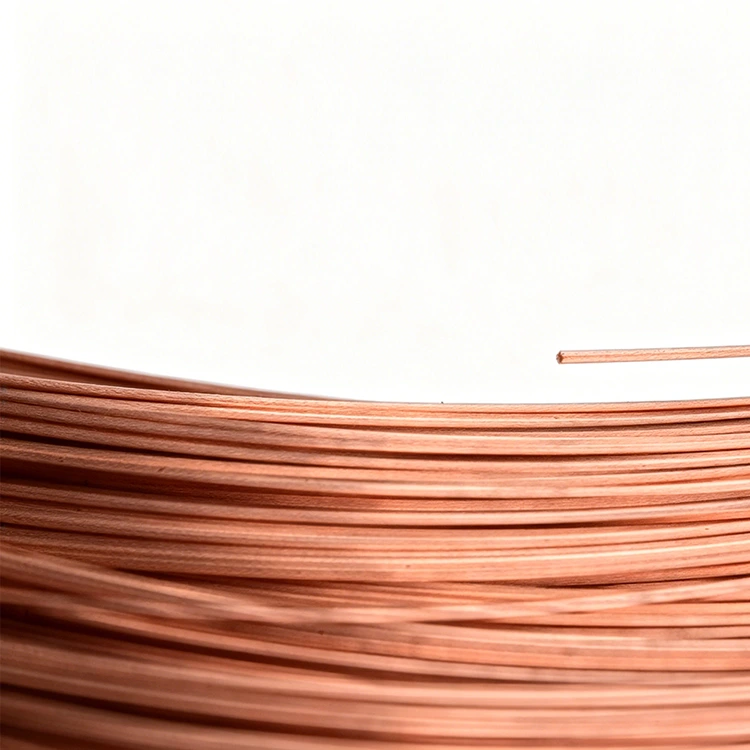

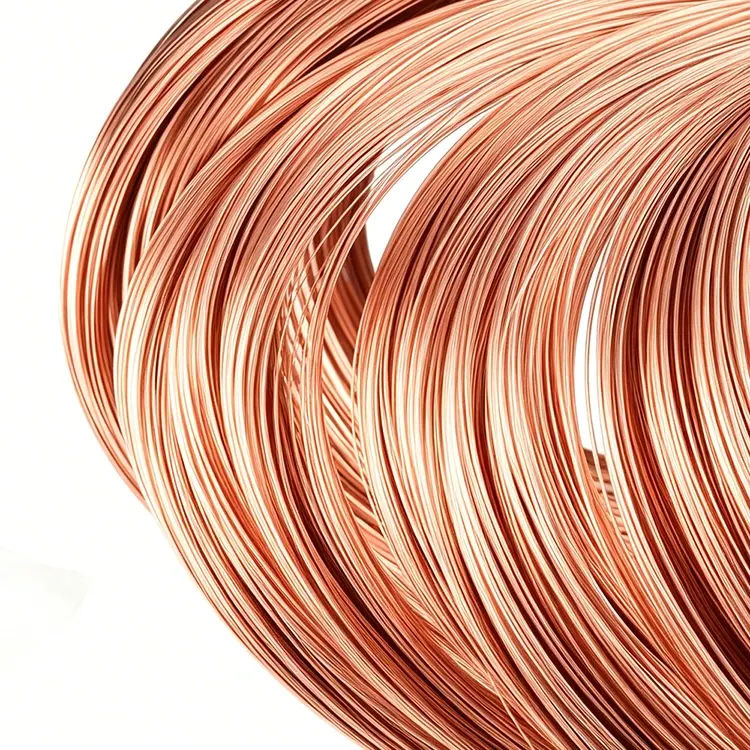

Tubo de bobina de cobre vermelho de precisão
Como fornecedor profissional de tubos de bobina de cobre vermelho na China, a Zenko gostaria de fornecer a você tubos de bobina de cobre vermelho de precisão de qualidade, que são fabricados de acordo com padrões de microtolerância para aplicações onde a precisão dimensional afeta diretamente o desempenho do sistema. Com tolerâncias de diâmetro externo tão rígidas quanto ±0,02 mm e controle de espessura de parede dentro de ±0,01 mm, nossas bobinas de cobre vermelho C1100/C1220 oferecem desempenho repetível e de ajuste preciso na fabricação de semicondutores, dispositivos médicos, instrumentação analítica e sistemas aeroespaciais. Cada bobina é desenhada em matrizes de precisão, medida com medição a laser e 100% inspecionada para garantir a conformidade com suas especificações mais exigentes.
Como um fabricante chinês especializado de tubos de bobina de cobre vermelho de precisão, a Zenko produz seus tubos de bobina de cobre vermelho de precisão usando matrizes de trefilação personalizadas de carboneto de tungstênio e um processo de trefilação de múltiplas passagens. Combinado com medição a laser em linha e um tratamento final de recozimento com alívio de tensão em baixa temperatura, a tolerância do diâmetro externo é controlada até o nível de mícron, garantindo assim vedação confiável, taxas de fluxo de fluido consistentes e montagem automatizada repetível em sistemas de alta pureza ou alta pressão.
Por que a precisão é importante no tubo de bobina de cobre
●Prevenção de Vazamento: Em sistemas de alta pureza ou alta pressão, mesmo variações de diâmetro externo em nível de mícron podem causar falhas na vedação. Bobinas de precisão garantem contato consistente com a superfície de vedação.
●Consistência de Fluxo: O controle rigoroso da DI e da espessura da parede garante taxas de fluxo de fluido e queda de pressão previsíveis – essenciais em aplicações analíticas e médicas.
●Montagem Repetível: Dimensões de precisão permitem montagem automatizada sem ajuste manual ou retrabalho, reduzindo custos de produção e melhorando o rendimento.
● Miniaturização habilitada: À medida que os dispositivos encolhem (emicondutores, implantes médicos), os tubos de precisão permitem projetos menores e mais complexos.
●Conformidade regulatória: Aplicações médicas e de semicondutores exigem conformidade dimensional documentada. O tubo de bobina de cobre vermelho de precisão Zenko inclui rastreabilidade completa e registros de inspeção.
Processo de fabricação de precisão
Ao contrário da produção padrão de tubos de cobre, a fabricação de tubos de cobre vermelho de precisão Zenko envolve:
● Matrizes de trefilação de precisão: Matrizes de trefilação personalizadas de carboneto de tungstênio usinadas com precisão de mícron, produzindo diâmetro externo/diâmetro consistente em todas as execuções de produção.
●Desenho em vários estágios: Múltiplas passagens de desenho com recozimento intermediário para atingir as dimensões finais com endurecimento mínimo e estrutura de grão uniforme.
●Medição a laser em processo: A medição a laser sem contato em cada estágio do desenho garante a conformidade dimensional antes de prosseguir para a próxima operação.
●Alívio da tensão final: As bobinas de precisão passam por um recozimento final em baixa temperatura para aliviar as tensões residuais e, ao mesmo tempo, preservar a precisão dimensional.
●Embalagem em sala limpa: Grades de ultraprecisão são embaladas em ambientes de sala limpa para evitar a contaminação por partículas.
Aplicações de produtos
●Fabricação de semicondutores: Linhas de fornecimento de gás, sistemas de deposição de vapor químico (CVD) e linhas de fluido para ferramentas de gravação onde tubos de cobre ultralimpos e sem vazamentos são obrigatórios.
●Dispositivos e instrumentos médicos: ferramentas endoscópicas, resfriamento de peças de mão cirúrgicas e vias de fluidos para equipamentos de diagnóstico que exigem dimensões biocompatíveis e precisas.
●Instrumentação analítica: HPLC, GC-MS e outros instrumentos analíticos onde caminhos de fluxo precisos determinam a precisão da medição.
●Aeroespacial e Defesa: Linhas hidráulicas, componentes do sistema de combustível e resfriamento de aviônicos onde confiabilidade e precisão são essenciais.
●Pesquisa e Laboratório: Configurações experimentais personalizadas, sistemas criogênicos e instrumentação científica que exigem especificações exatas.
Informações sobre pedidos
• Classes de precisão disponíveis: Comercial Padrão / Precisão / Ultraprecisão
• Faixa de diâmetro externo: 0,8–40 mm (tamanhos menores disponíveis mediante solicitação)
• Espessura da parede: 0,1–5 mm
• Comprimento da bobina: Personalizado conforme especificação
• Acabamento de superfície: recozido brilhante, ultralimpo para semicondutores/médicos
• Embalagem: Sacos antiestáticos, embalagens para salas limpas disponíveis
• Documentação: Relatório de inspeção dimensional, certificado de material, certificado de limpeza
Suporte Técnico
Zenko fornece consultoria técnica para seleção precisa de tubos de bobina de cobre vermelho, incluindo suporte para cálculo de fluxo, verificação de montagem e desenvolvimento de tolerância personalizada. Amostras grátis disponíveis para testes de qualificação.
| Conector de extremidade não isolado (os tamanhos podem ser personalizados) | |||||
| Material: Cobre Vermelho (C1100/C1220/C1010) | |||||
| Dimensão (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T（mm） | 0,1-5 | ||||
| Embalagem | 25kg/rolo, 50kg/rolo | ||||
| Dureza e Estado | Y （HV90-110) | ||||
| Observação: | Aceite pedidos personalizados de qualquer tamanho | ||||
| Especificação | D（mm） | d1（mm） | T（mm） |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
