Um tubo capilar de cobre vermelho pode otimizar o desempenho em sistemas HVAC, médicos e de encanamento?
Otubo capilar de cobre vermelhoé uma pedra angular do controle de fluidos moderno, mas todo o seu potencial permanece frequentemente subestimado. Da otimizaçãoEficiência de climatizaçãoe garantindosegurança de gases médicospara reduzir os custos de instalação em encanamentos, dissecamos os parâmetros críticos – pureza, têmpera, diâmetro e configuração. Apoiado em padrões do setor e dados de desempenho, este artigo capacita engenheiros, empreiteiros e especialistas em compras com o conhecimento necessário para tomar decisões informadas. Também abordamos as questões técnicas mais comuns e fornecemos um caminho claro para o fornecimentosoluções personalizadas e de alta confiabilidade.
Índice
- 1. O que define um tubo capilar de cobre vermelho?
- 2. HVAC&R: o coração do gerenciamento térmico
- 3. Sistemas de gás médico e de precisão
- 4. Encanamento, distribuição de gás e muito mais
- 5. Parâmetros Críticos de Seleção
- 6. Dados de desempenho: configuração e efeitos de comprimento
- 7. Perguntas frequentes (FAQ)
- 8. Conclusão e como Zenko pode apoiar seu projeto
1. O que define um tubo capilar de cobre vermelho?

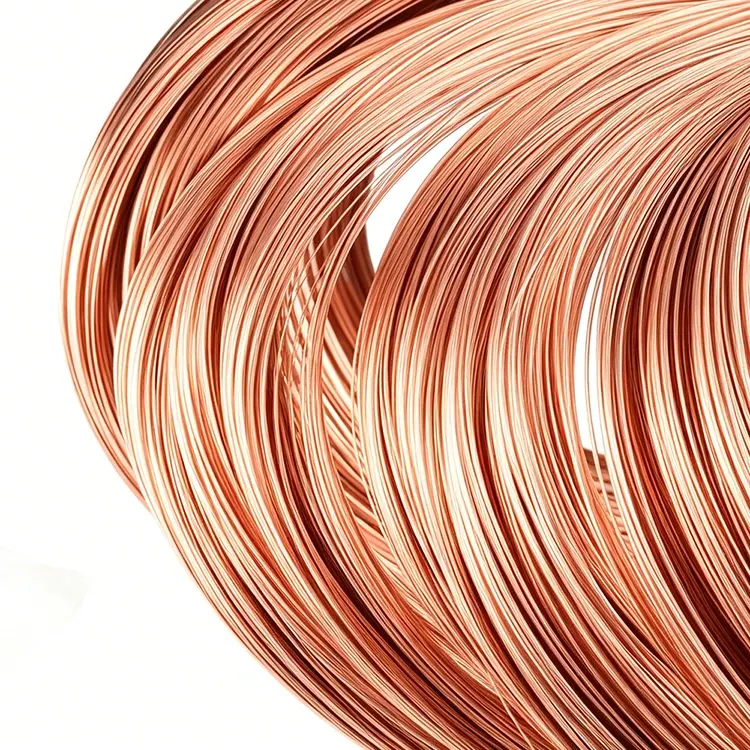

Em sua essência, umtubo capilar de cobre vermelhoé um tubo sem costura de pequeno diâmetro fabricado em cobre de alta pureza (normalmente ≥99,90% de teor de cobre). Sua distinta cor roxo-avermelhada é a marca registrada do cobre puro, diferenciando-o dos latões ou bronzes que contêm elementos de liga significativos. A designação "capilar" refere-se ao seu pequeno diâmetro interno, o que cria uma resistência significativa ao fluxo - uma propriedade que é engenhosamente explorada emdispositivos de expansão de refrigerantee medição precisa de fluidos.
O processo de fabricação, praticado por fabricantes líderes comoZenko, envolve fundição contínua, laminação e trefilação de precisão. Isto garante não apenas a precisão dimensional, mas também um acabamento superficial interno liso, o que é crucial para minimizar a queda de pressão e o risco de contaminação. A alta condutividade térmica e elétrica do material, combinada com naturalpropriedades antimicrobianase excelente resistência à corrosão, o torna o material preferido em vários setores críticos.
2. HVAC&R: o coração do gerenciamento térmico
No mundo do aquecimento, ventilação, ar condicionado e refrigeração (HVAC&R), o tubo capilar de cobre vermelho é muito mais do que um simples conector. Funciona como umdispositivo de expansão precisoque regula o fluxo de refrigerante do condensador para o evaporador. A queda de pressão através do tubo é ajustada pelo seu comprimento e diâmetro interno, influenciando diretamente o coeficiente de desempenho do sistema (COP).
Principais vantagens em HVAC&R:
- Condutividade térmica excepcional:O cobre puro (geralmente C11000 ou C12200) oferece condutividade térmica em torno de 380–400 W/m·K, permitindo rápida troca de calor nas serpentinas do evaporador e do condensador.
- Resistência à corrosão:O cobre resiste aos refrigerantes agressivos e aos ambientes operacionais encontrados em sistemas residenciais e comerciais. É compatível com a maioria dos refrigerantes modernos, incluindo hidrocarbonetos (com manuseio adequado), embora os sistemas de amônia exijam materiais alternativos.
- Eficiência do formulário da bobina:O fornecimento de tubos capilares em bobinas (em vez de comprimentos retos) reduz o número de juntas soldadas, reduzindo significativamente o risco de vazamento e acelerando a instalação.Zenkooferece comprimentos de bobinas contínuas, desde embalagens de varejo de 15 kg até bobinas industriais de 500 kg.
Padrões líderes comoASTM B280eEN 12735regem a qualidade e as dimensões dos tubos de cobre usados no serviço de campo ACR (Ar Condicionado e Refrigeração), garantindo um desempenho confiável globalmente.
3. Sistemas de gás médico e de precisão
O uso de cobre vermelho em sistemas de gases medicinais é uma prova de sua combinação única de segurança e desempenho. Inerente ao cobrepropriedades bioestáticas e antimicrobianastornam-no um material ideal para o transporte de gases medicinais, como oxigênio, óxido nitroso e ar medicinal, onde a higiene e a pureza são fundamentais.
Por que engenheiros médicos e gerentes de instalações escolhem tubos capilares de cobre vermelho:
- Conformidade com padrões rigorosos:O tubo de cobre para gás medicinal é fabricado para atender ASTM B819 e deve estar em conformidade com códigos de segurança comoNFPA 99 (Código de Instituições de Saúde)e HTM 02-01 no Reino Unido. Esses padrões exigem protocolos específicos de limpeza, tampagem e embalagem para garantir que o tubo esteja pronto para “serviço de oxigênio”.
- Acabamento recozido brilhante:Para aplicações sanitárias, uma superfície interior recozida brilhante (limpa e sem óxido) é essencial. Isso evita a contaminação por partículas e garante que a pureza do gás seja mantida.Zenkofornece tubos de cobre com uma superfície interna limpa, testada sob pressão e rastreável para garantia de qualidade completa.
- Opções de microfuro e capilar:Para instrumentos de precisão e equipamentos de laboratório, estão disponíveis diâmetros ultrapequenos, com espessuras de parede de até 0,3 mm.
4. Encanamento, distribuição de gás e muito mais
Além dos sistemas especializados, os tubos capilares de cobre vermelho e seus equivalentes de maior diâmetro são a espinha dorsal do encanamento moderno e da distribuição de gás. Sua durabilidade e resistência à corrosão causada por água potável e gases comuns como o GLP fazem deles a escolha preferida dos empreiteiros.
As aplicações incluem:
- Abastecimento de Água Potável:O cobre não degrada a qualidade da água e tem uma longa vida útil, praticamente eliminando custos de manutenção. Está disponível emTipo K (parede mais espessa), Tipo L e Tipo Mgraus de espessura de parede, permitindo que os engenheiros selecionem a classificação de pressão apropriada para a aplicação.
- Sistemas de Gás Natural e GLP:O cobre vermelho é amplamente utilizado para distribuição de gás em muitos mercados globais. É fundamental usar acessórios apropriados (soldados ou alargados) e seguir os códigos locais. Nos EUA, o tubo Tipo L ou ACR é frequentemente usado para GLP e gás natural.
- Sistemas de Energia Solar e Renovável:A alta condutividade térmica do cobre o torna um material ideal para coletores solares térmicos e sistemas de bombas de calor.
Zenkoapoia empreiteiros globais com uma ampla variedade de têmperas (macia, semidura, dura) para atender a diferentes requisitos de dobra, juntamente com embalagens personalizadas para uma logística eficiente.
5. Parâmetros Críticos de Seleção: Diâmetro, Temperagem e Pureza
Selecionar o tubo capilar de cobre vermelho correto é uma decisão técnica que afeta a eficiência, a segurança e a longevidade do sistema. A tabela a seguir resume os principais parâmetros:
| Parâmetro | Faixa/opções típicas | Impacto no desempenho |
|---|---|---|
| Pureza do Cobre | ≥99,90% (por exemplo, C11000, C12200, T2) | A alta pureza garante máxima condutividade térmica e elétrica e ótima resistência à corrosão. |
| Diâmetro Externo (OD) | De~1,6 mmaté 19,05 mm (3/4") para capilar | O diâmetro externo e a espessura da parede juntos determinam o diâmetro interno, que controla diretamente a taxa de fluxo do refrigerante e a queda de pressão. |
| Espessura da Parede | Até0,3 mmpara micro-furo; Tipos K/L/M para encanamento | Paredes mais espessas proporcionam classificações de pressão mais altas, mas reduzem o volume interno. Crucial para a pressão do projeto do sistema. |
| Têmpera / Dureza | Macio (recozido), meio duro, duro | O tubo macio é altamente flexível para dobrar em bobinas; O tubo rígido é mais forte para corridas retas. A seleção afeta os métodos de instalação. |
| Configuração | Reto, helicoidal, serpentina | Configurações em espiral (helicoidal, serpentina) são usadas para economizar espaço e aumentar a restrição de fluxo em um formato compacto. |
6. Dados de desempenho: o impacto do comprimento e da configuração
Um estudo experimental sobre o desempenho de tubos capilares em um sistema de refrigeração por compressão de vapor fornece dados esclarecedores sobre como o comprimento e a configuração influenciam a eficiência. O estudo, que manteve um diâmetro interno constante (0,036 polegada), destaca compensações críticas:
| Configuração do tubo capilar | Comprimento (pés) | Taxa de fluxo de massa (kg/min) | Efeito de refrigeração (kJ/kg) | COP (em carga) |
|---|---|---|---|---|
| Enrolado Reto | 3 | ≈ 1,257 | ≈ 167 | 16.7 |
| Serpentina Enrolada | 3 | ≈ 1,246 | ≈ 168,5 | ~17,7 |
| Enrolado Helicoidal | 3 | ≈ 1,235 | ≈ 170 | 18.89 |
Conclusão principal:Para o mesmo comprimento e diâmetro, oconfiguração enrolada helicoidalproduz omaior efeito de refrigeração e COP, embora com uma taxa de fluxo de massa ligeiramente inferior em comparação com um tubo reto. Isto demonstra que para aplicações onde o espaço e a eficiência são fundamentais, um design em espiral oferece um benefício de desempenho tangível. Por outro lado, as configurações retas proporcionam uma taxa de fluxo de massa mais alta. Esses dados ressaltam a importância de adaptar a geometria do tubo aos requisitos específicos do sistema.
7. Perguntas frequentes (FAQ)
1. Quais indústrias usam mais comumente tubos capilares de cobre vermelho?
Eles são predominantemente usados emSistemas HVAC e refrigeração(como dispositivos de expansão),sistemas de gases médicos(oxigênio, ar medicinal) eencanamento e distribuição de gás. Sua alta condutividade térmica, resistência à corrosão e propriedades antimicrobianas os tornam versáteis.
2. Que normas internacionais regem estes tubos?
Os principais padrões incluemASTM B280(aplicativos ACR),ASTM B88(encanamento),EN 12735(ACR europeu), eASTM B819(gás medicinal). Muitos fabricantes, incluindoZenko, também cumprem com JIS H3300 e outros padrões regionais para garantir aceitação global.
3. Posso obter dimensões e embalagens personalizadas?
Sim, fabricantes respeitáveis comoZenkofornecerPersonalização OEM/ODMpara diâmetro, espessura da parede, comprimento da bobina, têmpera e embalagens especializadas. Isso inclui opções de tubos desidratados e carregados com nitrogênio para evitar a oxidação durante o armazenamento.
4. Por que escolher um tubo capilar em forma de espiral em vez de comprimentos retos?
Forma de bobinareduz significativamente o número de articulaçõesnecessário em um sistema, reduzindo possíveis pontos de vazamento e melhorando a flexibilidade e a eficiência da instalação no local. Isto é especialmente valioso em projetos de grande escala.
8. Conclusão e como Zenko pode apoiar seu projeto
O tubo capilar de cobre vermelho é uma aula magistral em otimização de materiais – um produto onde pureza, precisão e geometria convergem para resolver desafios críticos de controle de fluidos. Esteja você projetando um resfriador de alta eficiência, uma rede de gases medicinais segura e estéril ou um sistema de encanamento robusto, a seleção do tubo capilar correto é uma decisão que tem implicações no desempenho e na confiabilidade a longo prazo.
Do fornecimento de alta pureza≥99,90%Cobre catódico grau A para rigoroso controle de qualidade que inclui testes de pressão e tratamento de superfície interna limpa,Zenkose destaca como um fabricante líder com sede na China, comprometido com os padrões globais de qualidade (ASTM, EN, JIS). Oferecemos:
- Rastreabilidade total:Documentação completa desde a fábrica até a entrega.
- Soluções personalizadas:Dimensões, temperamentos e embalagens sob medida para suas necessidades específicas de OEM/ODM.
- Logística Global:Fornecimento estável e suporte à exportação para empreiteiros, distribuidores e parceiros industriais.
Pronto para otimizar seu sistema?
Se você precisa de uma amostra para teste, um orçamento personalizado ou consultoria técnica, nossa equipe está aqui para ajudar.
Contate-noshoje para discutir os requisitos do seu projeto e experimentar a vantagem Zenko em qualidade e serviço.
