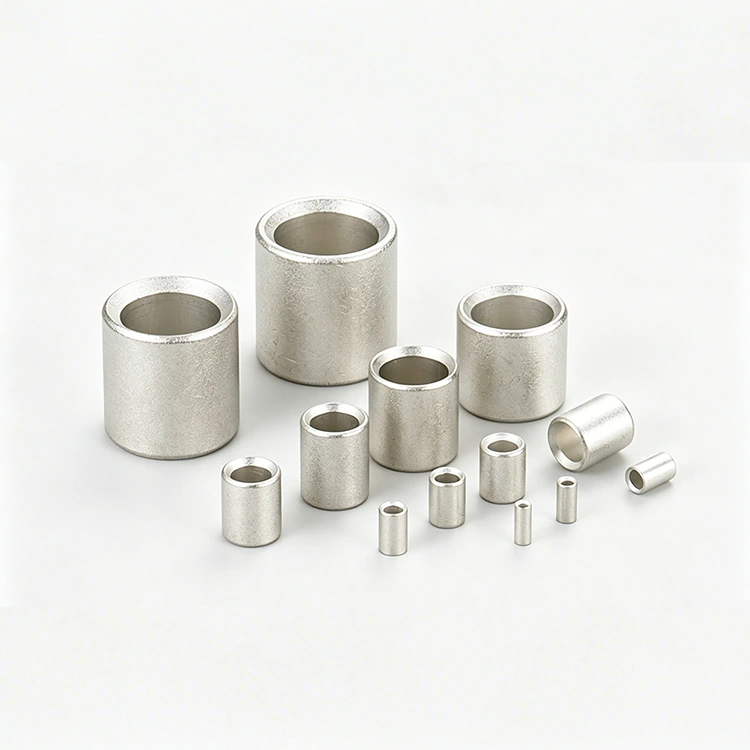

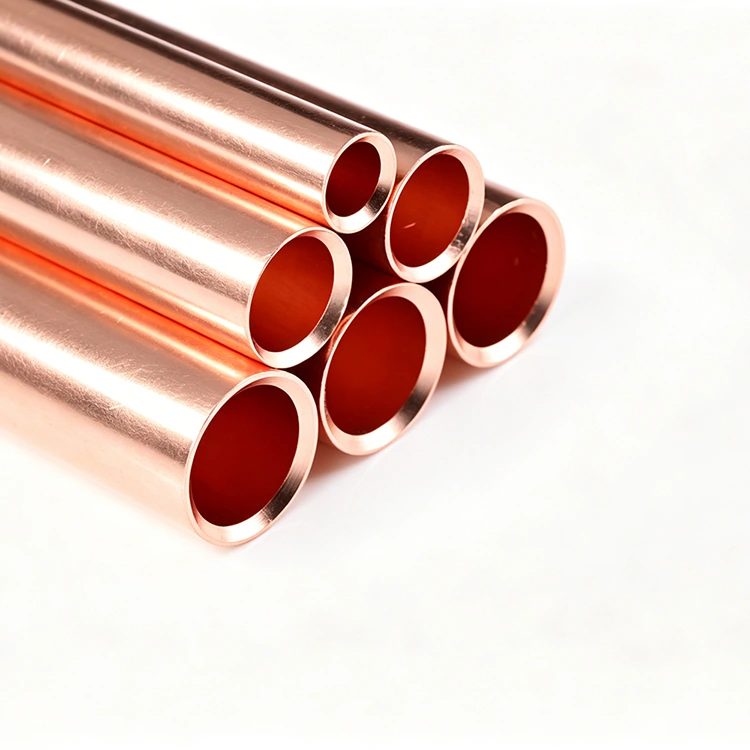

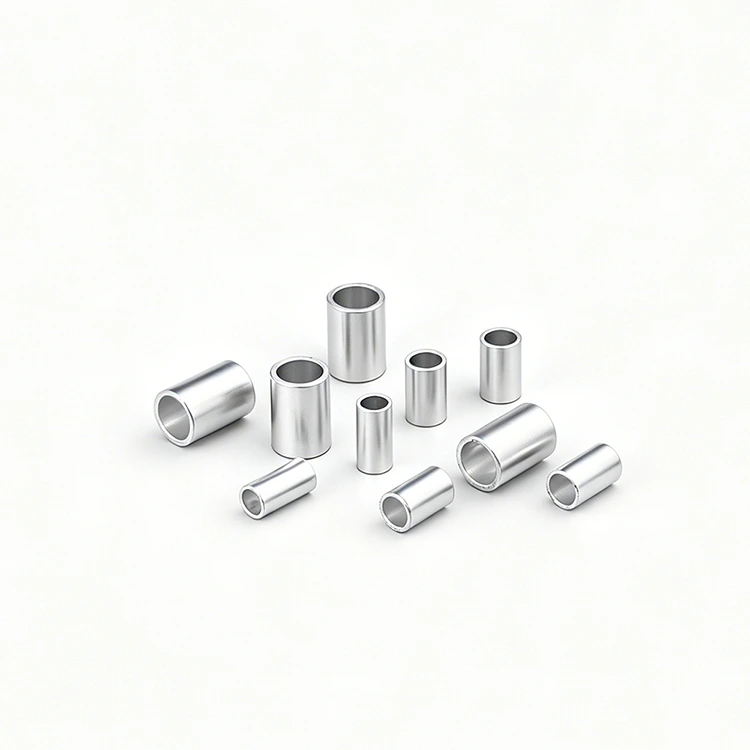

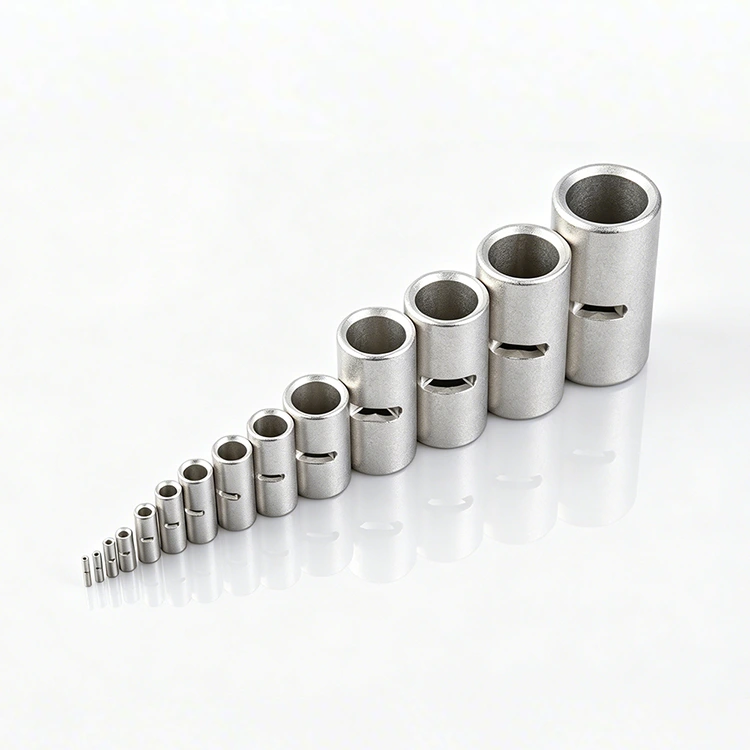

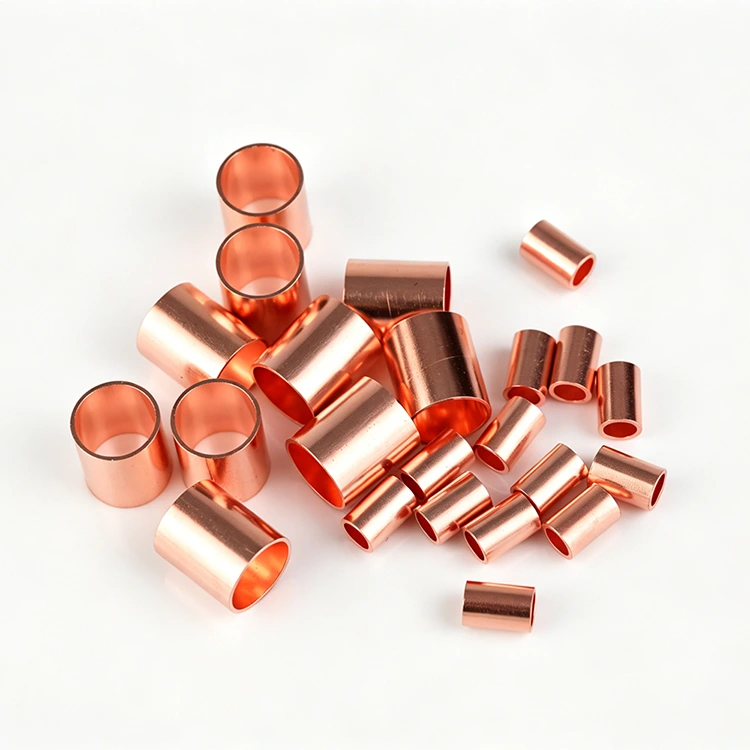

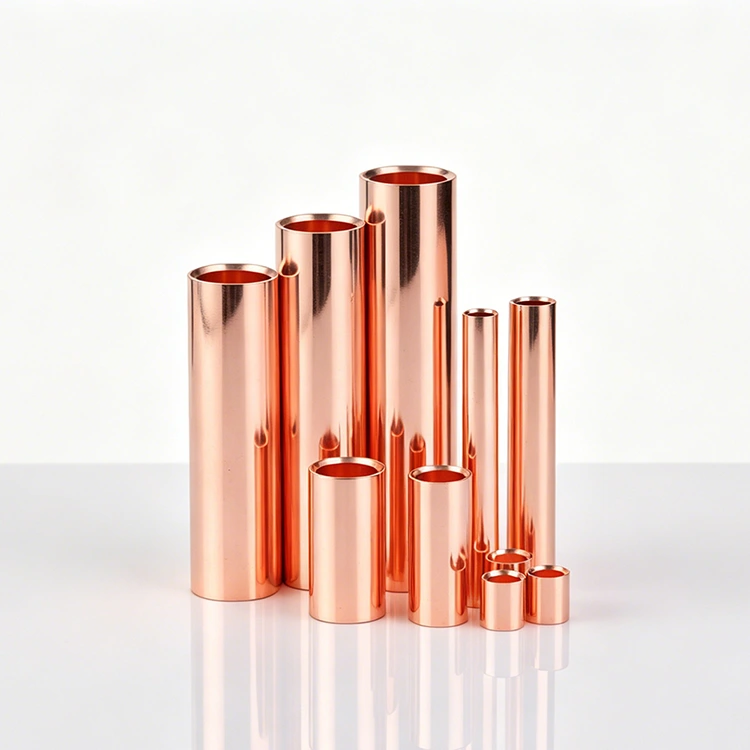

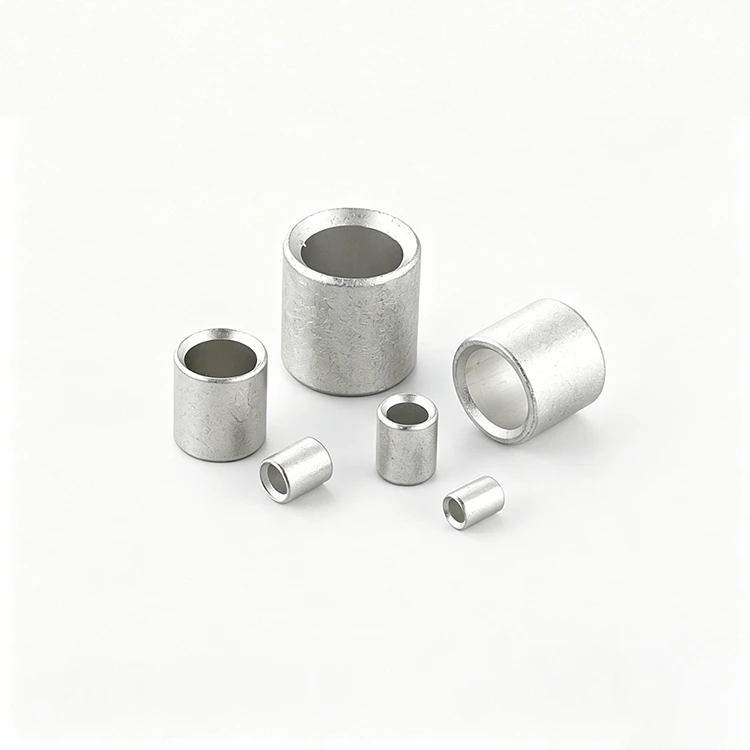

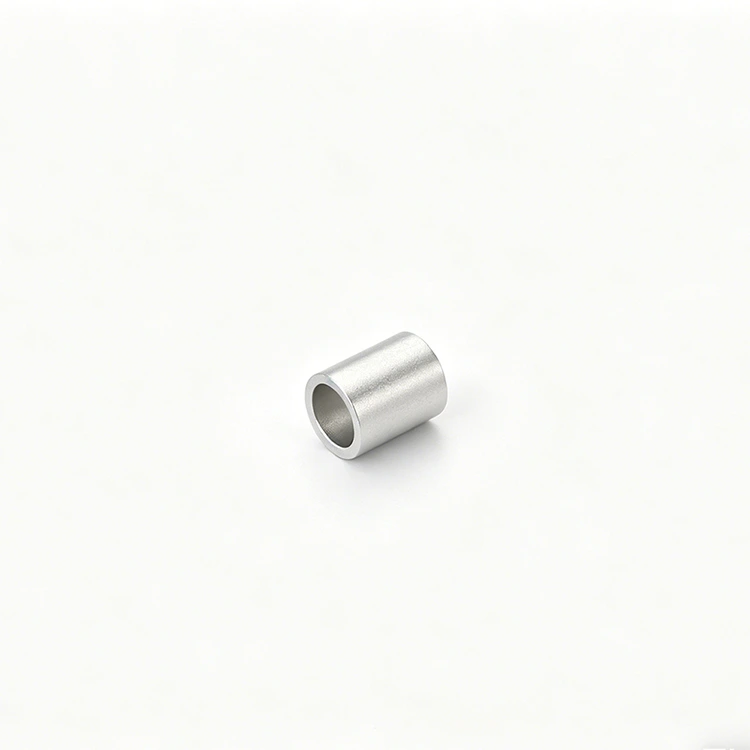

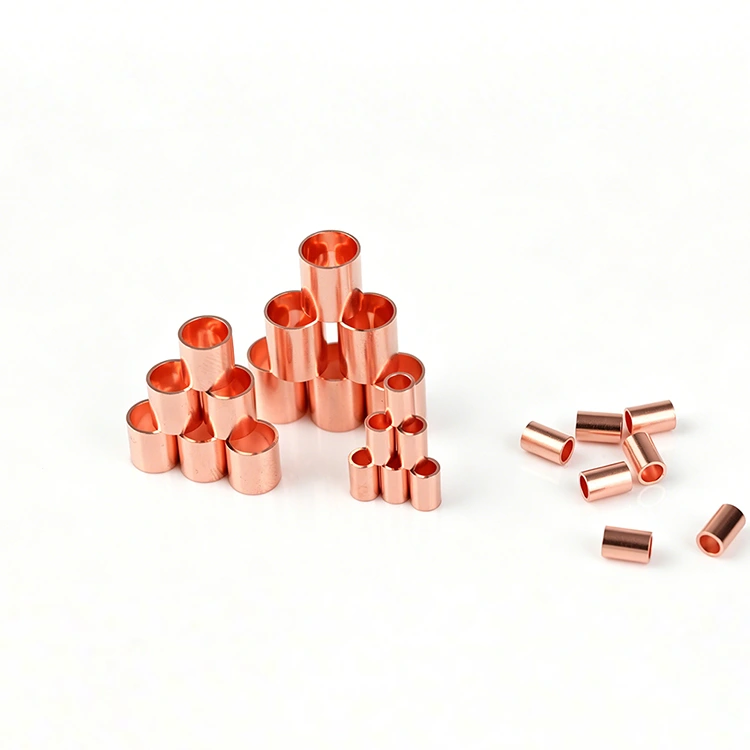

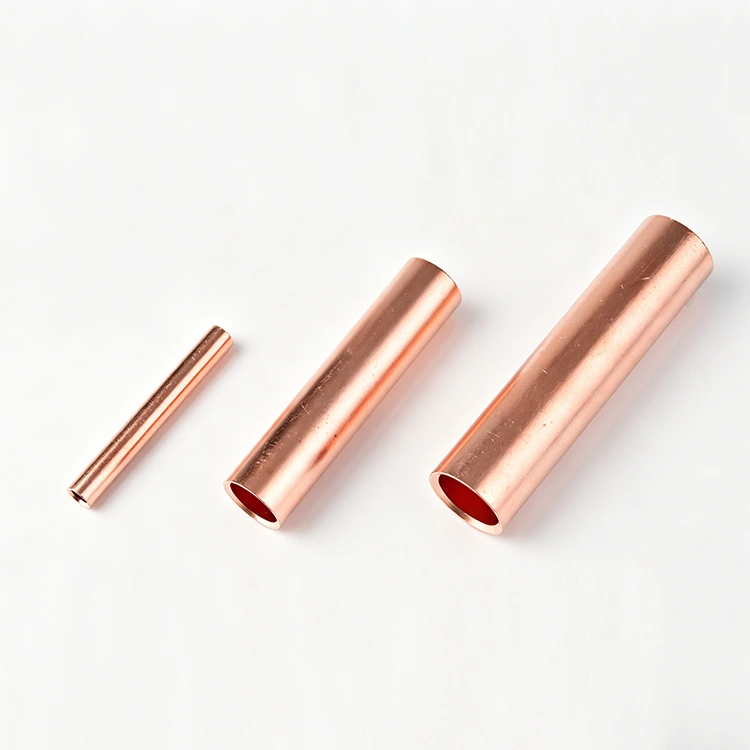

Terminal de topo de cobre

Compre terminal de topo de cobre de qualidade da fábrica Zenko na China. Eles são conectores de topo de cobre de nível marinho feitos de cobre de alta pureza com tratamento antioxidação profissional. Apresentando excelente resistência à umidade e à névoa salina, eles são adequados para gabinetes de distribuição marítima e aplicações em sistemas de rede elétrica. Em conformidade com os padrões da indústria de energia, os terminais mantêm um desempenho de contato estável sem afrouxar após a crimpagem e geram baixa produção de calor, garantindo conexões de circuito seguras, estáveis ​​e confiáveis.

Visão geral do produto

Os terminais de cobre Zenko são conectores elétricos resistentes de alto desempenho, especialmente projetados para conexão de fios segura e confiável em ambientes industriais e marítimos. Feitos de cobre vermelho de alta pureza com tratamento profissional de passivação anti-oxidação, parede de tubo espessada, boa resistência à pressão e excelente condutividade elétrica.

Principais recursos

● Feito de 99,9% de cobre vermelho de alta pureza, baixo aquecimento e alta condutividade

● Design de tubo sem costura espessado, resistência a alta pressão e forte resistência à extração

● Parede interna sem rebarbas, sem danos ao núcleo do fio ao inserir

● Conexão de crimpagem a frio, sem necessidade de soldagem, instalação fácil e rápida

● Resistente à oxidação e à névoa salina, adequado para ambientes marinhos agressivos

● Fabricado estritamente de acordo com os padrões internacionais da indústria elétrica

Parâmetros Técnicos

● Material: Cobre Vermelho de Alta Pureza T2

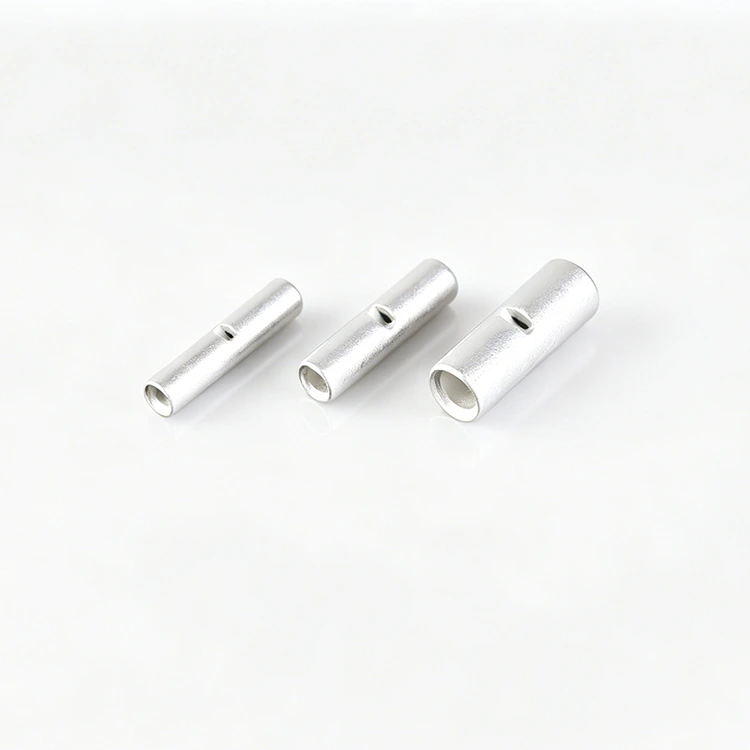

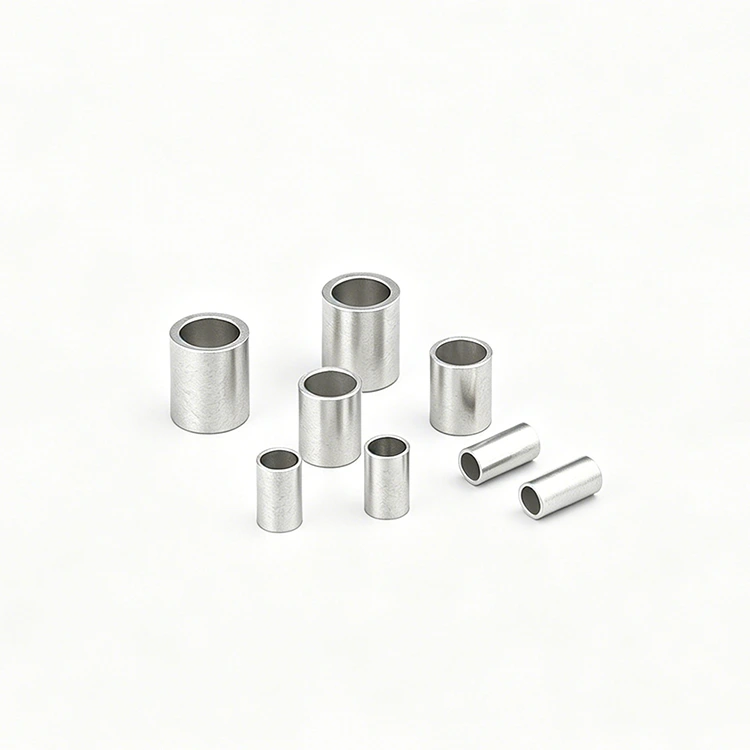

● Tratamento de superfície: estanhado/cobre nu opcional

● Tipo de conexão: Crimpagem a frio

● Calibre do fio: AWG22-AWG4, personalizado disponível

● Temperatura de trabalho: -40°C ~ +125°C

● Resistência à névoa salina: ≥48 horas

● Tensão suportável: ≥2kV CA

Escopo de aplicação

● Gabinete de distribuição marítima e sistema elétrico do navio

● Motores industriais, geradores e painel de controle

● Armário de distribuição de energia, armário de distribuição, equipamento de automação

● Energia solar, novo sistema de energia eólica

● Projeto de fiação industrial pesada e rede elétrica

● Controle de automação e equipamentos de máquinas elétricas

Instruções de instalação

1. Descasque o isolamento do fio até o comprimento adequado e mantenha o núcleo do fio completo.

2.Insira o fio totalmente no terminal.

3.Use ferramenta de crimpagem profissional para crimpagem firmemente.

4.Puxe levemente o fio para verificar a firmeza.

5. Use tubo termorretrátil para isolamento e proteção contra corrosão.

Garantia de qualidade

Todos os terminais de cobre da fábrica Zenko passam no teste de matéria-prima, teste de névoa salina, teste de alta tensão, teste de força de tração e inspeção dimensional. Qualidade estável, desempenho confiável, suporte de fábrica Zenko no atacado e personalização.

Conector de extremidade não isolado (os tamanhos podem ser personalizados)
Material: Cobre Vermelho (C1100/C1220)
ITEM NÃO.	Dimensão (mm)				Tamanho do cabo
	L	D	d1	t	mm2	AWG
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
