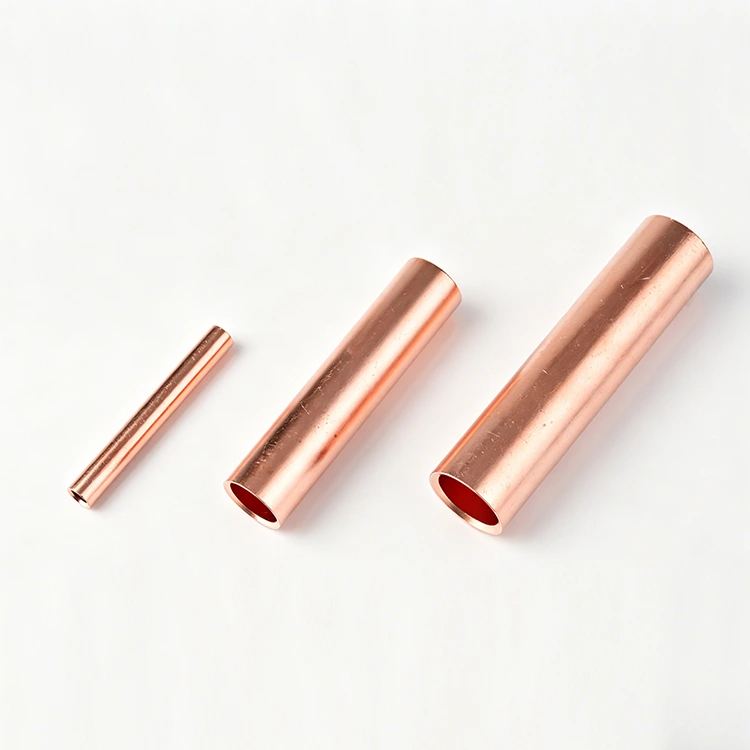

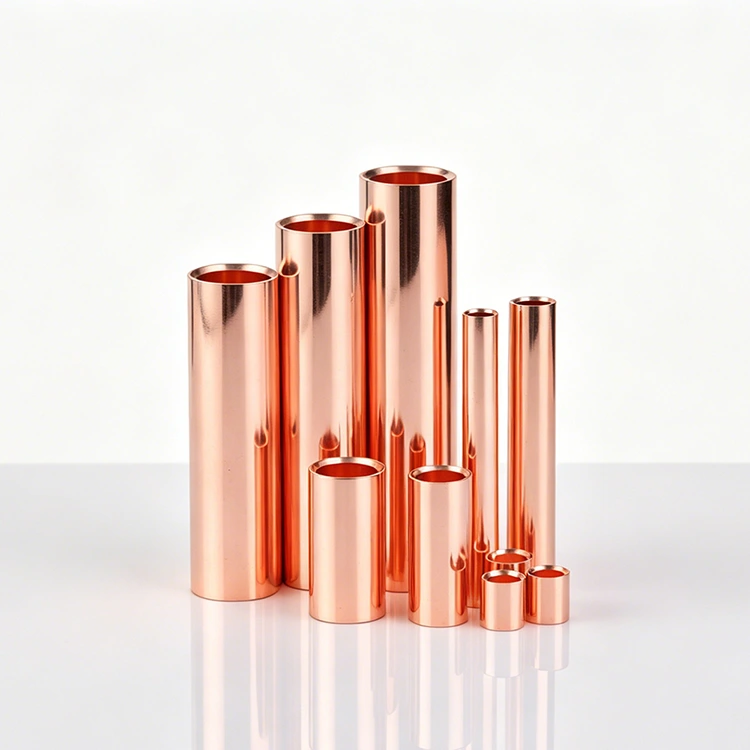

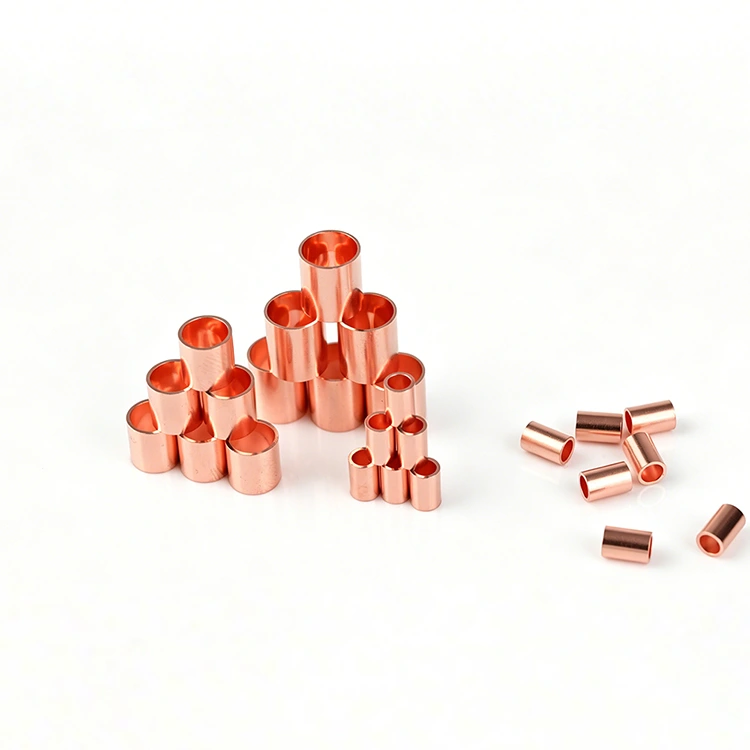

Terminal de topo de cobre vermelho de alta corrente

O terminal de cobre vermelho de alta corrente e alta qualidade é oferecido pelo fabricante chinês Zenko. Ele serve como conectores profissionais de cobre feitos sob medida para novos cenários de energia. Feitos de material de cobre de alta pureza e alta condutividade, eles são perfeitamente aplicáveis ​​a sistemas fotovoltaicos, de armazenamento de energia e de fiação de veículos de novas energias. Adotando uma estrutura leve para economizar espaço de instalação, o produto cobre uma gama completa de tamanhos e suporta especificações personalizadas. Com desempenho de crimpagem firme e contato elétrico estável, ele atende totalmente aos requisitos de conexão de alta corrente de vários novos equipamentos de energia.

O que é um terminal de cobre vermelho de alta corrente?

Os terminais de cobre vermelho de alta corrente da Zenko Factory são conectores de cobre de nível profissional e resistentes, projetados para aplicações marítimas e de novas energias. Feitos de cobre vermelho de alta pureza e alta condutividade com tratamento antioxidante avançado, esses terminais oferecem resistência excepcional à umidade e à névoa salina, contato elétrico estável e baixa geração de calor sob cargas de alta corrente. Projetados para atender aos padrões do setor de energia, eles fornecem conexões crimpadas seguras e resistentes à vibração que permanecem firmes sem afrouxar, tornando-os ideais para conexões de linha seguras e confiáveis ​​em ambientes severos.

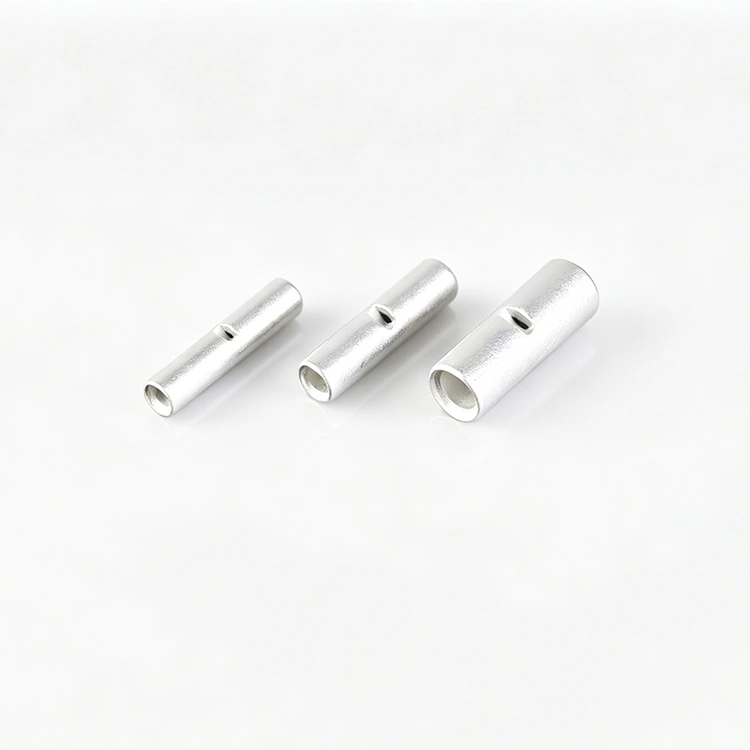

Conector de extremidade não isolado (os tamanhos podem ser personalizados)
Material: Cobre Vermelho (C1100/C1220)
ITEM NÃO.	Dimensão (mm)				Tamanho do cabo
	L	D	d1	t	mm2	AWG
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Principais recursos e benefícios

● Construção em cobre vermelho de alta corrente: Feito de cobre vermelho de alta condutividade 99,9% puro, garantindo baixa geração de calor e transmissão eficiente de energia sob cargas pesadas.

● Proteção de nível marítimo: O tratamento profissional de antioxidação e passivação oferece excelente resistência à umidade e à névoa salina, adequado para sistemas de distribuição marítima e ambientes industriais agressivos.

● Nova Energia Otimizada: Adaptado para novos cenários de alta demanda de energia, incluindo sistemas fotovoltaicos, unidades de armazenamento de energia e sistemas de fiação de veículos elétricos.

● Crimpagem segura e resistente à vibração: O desempenho de crimpagem consistente garante conexões permanentes e firmes que não se soltam sob vibração ou ciclos térmicos.

● Design leve e que economiza espaço: A estrutura compacta e leve economiza espaço de instalação, mantendo ao mesmo tempo uma resistência mecânica robusta.

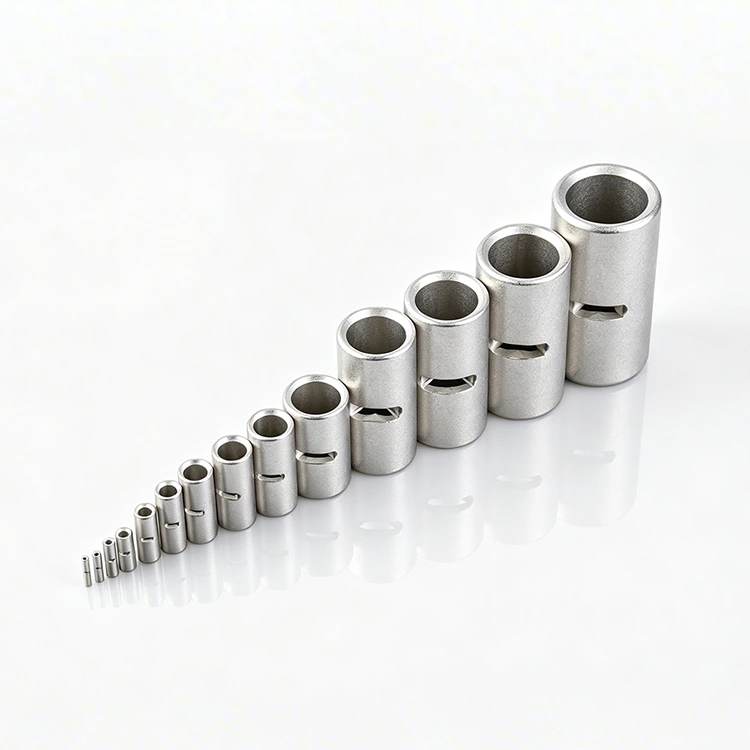

● Gama completa de tamanhos e personalização: Gama completa de tamanhos disponível, com suporte para especificações personalizadas para atender aos requisitos exclusivos do projeto.

● Desempenho compatível com a indústria: Fabricado para atender aos padrões da indústria de energia, proporcionando desempenho de contato estável e conexões de circuito confiáveis.

Especificações Técnicas

● Material: Cobre vermelho de alta pureza

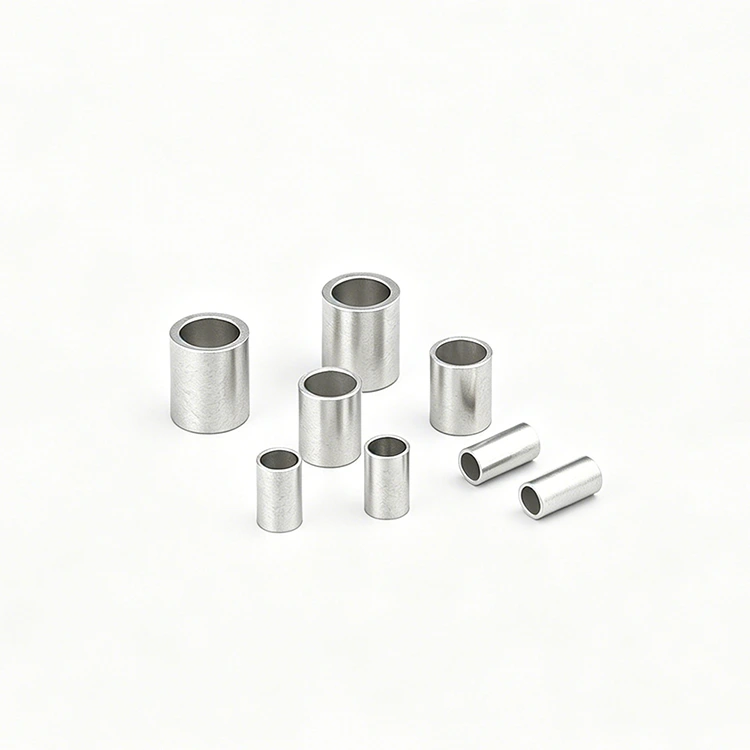

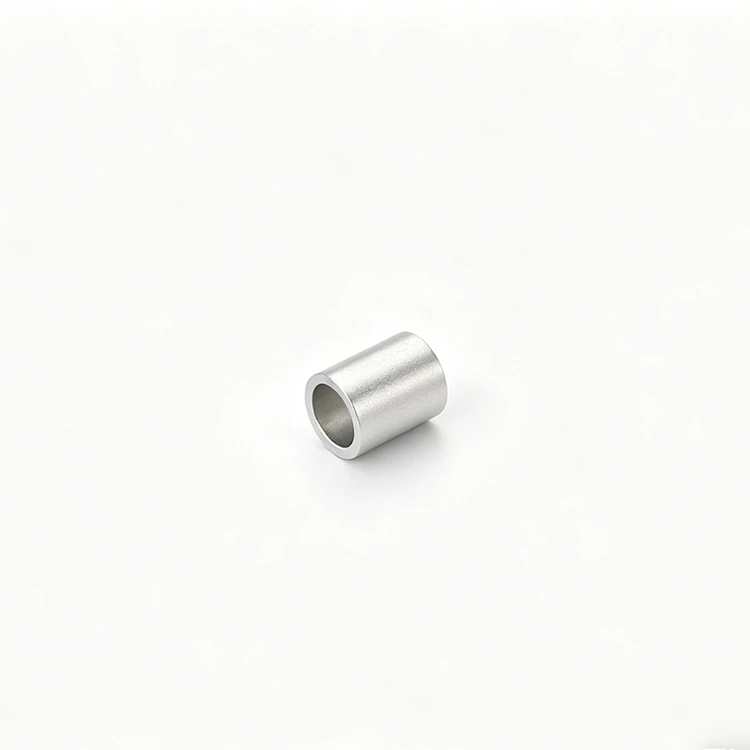

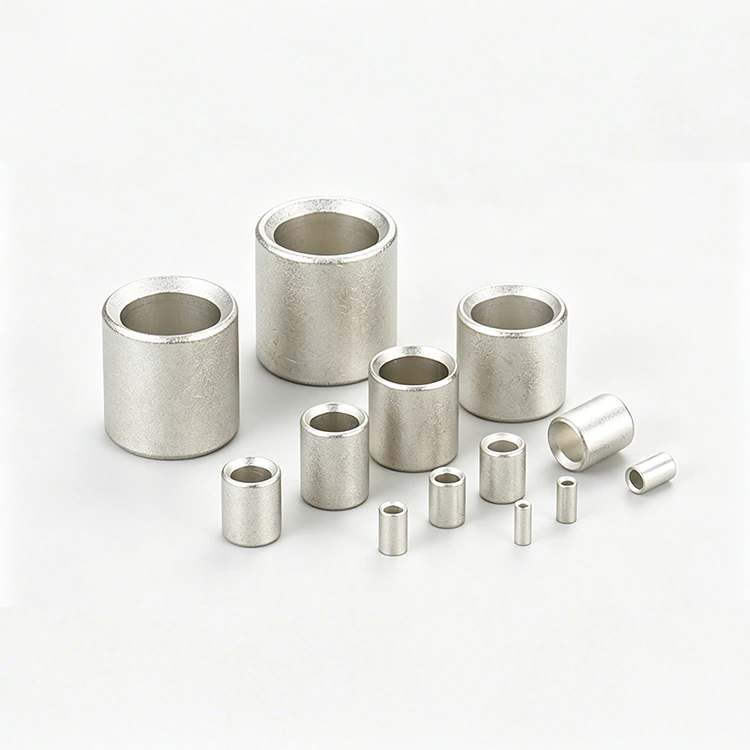

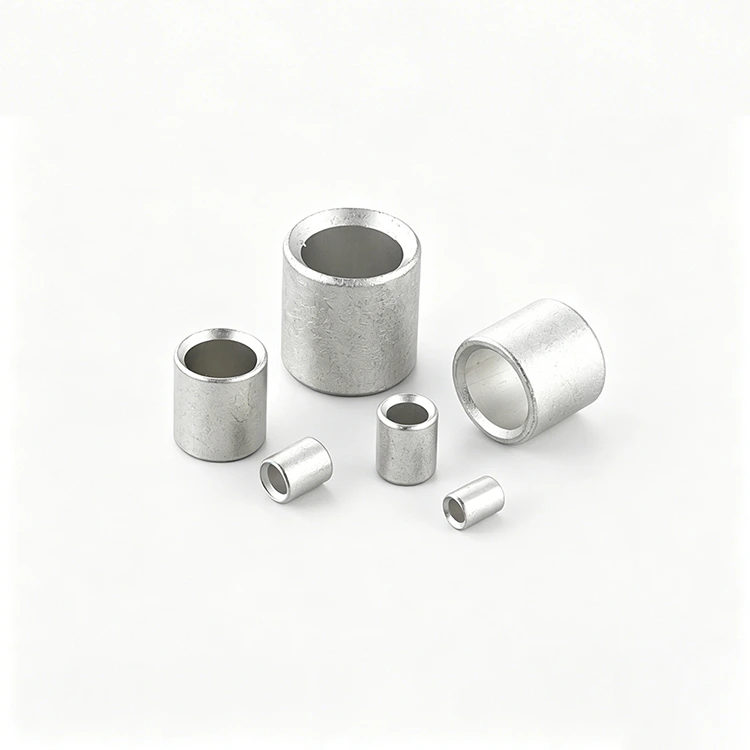

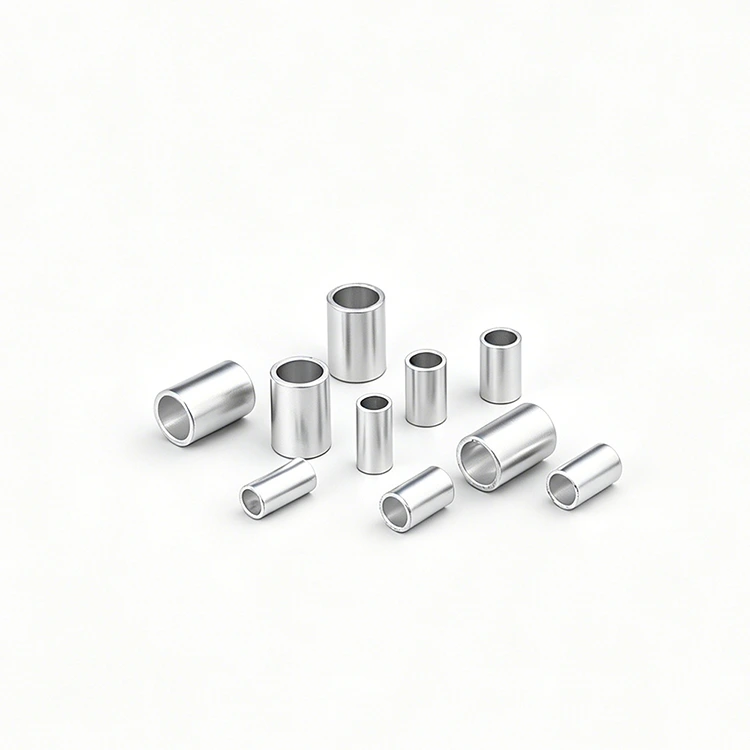

● Tratamento de superfície: Passivação antioxidação (estanhagem opcional disponível)

● Tipo de conexão: Crimpagem a frio (sem necessidade de soldagem)

● Corrente nominal: até 600A (varia de acordo com o tamanho)

● Temperatura operacional: -40°C a +125°C

● Resistência à névoa salina: ≥ 72 horas (teste de névoa salina neutra)

● Tensão suportável: ≥ 2kV AC (de acordo com os padrões da indústria)

● Faixa de fio: AWG 22 a AWG 2/0 (tamanhos personalizados disponíveis)

Amplas aplicações

● Armários de distribuição marítima e sistemas elétricos de bordo

● Sistemas de energia solar fotovoltaica (PV)

● Sistemas de armazenamento de energia (ESS) e bancos de baterias

● Fiação de veículos elétricos (EV) e veículos híbridos

● Equipamentos industriais de alta corrente e redes elétricas

● Painéis de controle de automação e máquinas pesadas

● Geração de energia eólica e projetos de energia renovável

Instruções de instalação

1. Preparação do fio: Retire o isolamento da extremidade do fio para corresponder ao comprimento do terminal, garantindo que nenhum fio seja cortado ou danificado.

2.Inserção: Insira totalmente o fio desencapado no terminal até chegar ao final do cano.

3. crimpagem: use uma ferramenta de crimpagem de alta qualidade e tamanho correspondente para aplicar pressão uniforme ao cilindro do terminal.

4.Inspeção: Puxe suavemente o fio para verificar se a conexão está segura, sem deslizamento ou movimento.

5.Isolamento: Cubra a junta frisada com tubo termorretrátil ou fita isolante para proteger contra umidade, corrosão e curto-circuitos.

Garantia de qualidade

Todos os terminais de cobre vermelho de alta corrente Zenko passam por rigorosos testes de controle de qualidade, incluindo:

● Composição da matéria-prima e testes de condutividade

● Testes de névoa salina e resistência à corrosão

● Carga de alta corrente e testes de geração de calor

● Resistência mecânica à extração e testes de vibração

● Precisão dimensional e inspeção de desempenho de crimpagem

A Zenko Factory está comprometida em fornecer terminais de cobre vermelho confiáveis ​​e de alta corrente que atendam aos mais exigentes requisitos marítimos, industriais e de novas energias.
