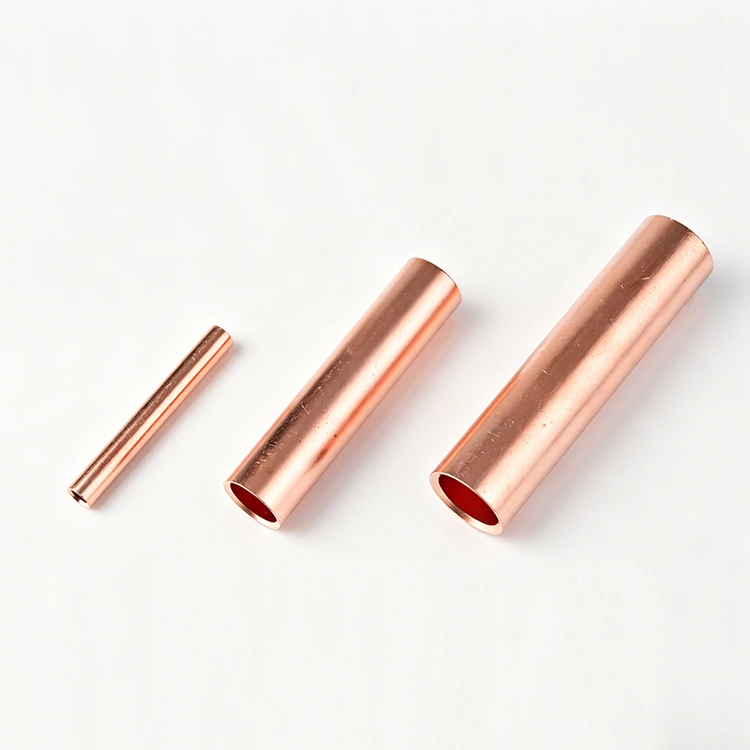

Terminal de topo de cobre vermelho não isolado

Como fabricante profissional na China, a Zenko gostaria de fornecer terminal de topo de cobre vermelho não isolado de qualidade, que apresenta design de parede de tubo espessado, excelente resistência a alta pressão e resistência à corrosão. É perfeitamente adequado para cenários industriais pesados, como armários de distribuição, motores e painéis de controle. Com paredes internas lisas e sem rebarbas, permite a inserção do fio sem esforço. Adotando conexão de crimpagem a frio sem soldagem, ele fornece juntas de fios estáveis ​​e firmes, garantindo operação segura e confiável de sistemas elétricos industriais.

O que é terminal de cobre vermelho não isolado?

O terminal de cobre vermelho não isolado da fábrica Zenko é um conector de emenda de fio profissional feito de cobre T2 de alta pureza sem oxigênio. É uma conexão elétrica com núcleo não isolado projetada para conexão direta, extensão e reparo de fios de cobre. Sem revestimento isolante de plástico, apresenta estrutura simples, alta dissipação de calor e forte condutividade. Amplamente aplicável à eletricidade industrial, engenharia de energia, distribuição marítima e novos equipamentos de energia, ele realiza conexões de crimpagem de fios estáveis ​​e de baixa perda.

Recursos do produto

1. Material de cobre de alta pureza, super condutividade

Terminal de topo de cobre vermelho não isolado Feito de cobre vermelho de alta qualidade por meio de forjamento de precisão, este produto apresenta um material puro e livre de impurezas com excelente condutividade elétrica e resistência de contato extremamente baixa. Ele gera calor mínimo após a crimpagem, reduzindo efetivamente a perda de energia e eliminando problemas como superaquecimento do circuito e queima do fio. Ele garante uma operação estável durante o uso prolongado e é perfeitamente adequado para uma ampla variedade de cenários de conexão elétrica envolvendo correntes de todos os tamanhos.

2. Alta resistência e anti-afrouxamento, uso durável

As paredes do tubo são reforçadas através de um processo de fabricação especializado, resultando em excepcional tenacidade geral, alta resistência à tração e excelente adesão de crimpagem. As paredes internas são lisas e sem rebarbas, garantindo uma passagem suave dos cabos sem danificar os fios. Depois de cravada, a conexão permanece segura sem se soltar ou se desfazer. Oferece excelente resistência à oxidação e corrosão, tornando-o adequado para ambientes industriais e marítimos complexos, como aqueles com alta umidade ou névoa salina, e garantindo uma longa vida útil.

3. Cobertura em tamanho real e ampla compatibilidade

O terminal de topo de cobre vermelho não isolado da marca Zenko é abrangente, cobrindo todos os tamanhos convencionais e adequado para uma ampla variedade de necessidades de conexão de fio de cobre padrão. Oferecemos dimensionamento personalizado e estanhamento para resistência à corrosão. Sem necessidade de soldagem, nossa instalação de prensagem a frio é conveniente e eficiente, tornando-a amplamente aplicável para projetos de fiação em vários campos, incluindo painéis de distribuição, motores, sistemas de armazenamento de energia, novos veículos de energia e equipamentos de rede elétrica.

Conector do terminal central

Conector de extremidade não isolado (os tamanhos podem ser personalizados)
Material: Cobre Vermelho (C1100/C1220)
ITEM NÃO.	Dimensão (mm)				Tamanho do cabo
	L	D	d1	t	mm2	AWG
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

BNT

Especificação	D(mm)	d1(mm)	T(mm)
2,1*1,3	2.1	1.3	0.4
2,4*1,9	2.4	1.9	0.25
3,3*1,7	3.3	1.7	0.8
3,32*1,75	3.32	1.75	0.785
3,3*2,3	3.3	2.3	0.5
3,3*2,85	3.3	2.85	0.225
3,4*3	3.4	3	0.2
3,45*2,75	3.45	2.75	0.35
3,78*3,42	3.78	3.42	0.18
3,9*2,3	3.9	2.3	0.8
3,92*2,8	3.92	2.8	0.56
4*3.1	4	3.1	0.45
4,1*2,3	4.1	2.3	0.9
5,0*3,1	5	2.3	1.35
5,4*4,5	5.4	4.5	0.45
5,45*4,55	5.45	4.55	0.45
5,45*3,55	5.45	3.55	0.95
6,08*5,62	6.08	5.62	0.23
6,5*3,5	6.5	3.5	1.5
7,0*4,6	7	4.6	1.2
7,9*5,5	7.9	5.5	1.2
8*5	8	5	1.5
8,9*5,9	8.9	5.9	1.5
8,5*5,5	8.5	5.5	1.5
9*6	9	6	1.5
11,3*7,8	11.3	7.8	1.75
15,3*11,4	15.3	11.4	1.95
ETC....

Canto chanfrado BNT

Especificação	D(mm)	d1(mm)	T(mm)	L(mm)
2,1*1,3*8	2.1	1.3	0.4	8
2,4*1,9*8	2.4	1.9	0.25	8
3,3*1,7*15	3.3	1.7	0.8	15
3,32*1,75*8	3.32	1.75	0.785	8
3,3*2,3*8	3.3	2.3	0.5	8
3,3*2,85*8	3.3	2.85	0.225	8
3,4*3*8	3.4	3	0.2	8
3,45*2,75*8,5	3.45	2.75	0.35	8.5
3,78*3,42*8,5	3.78	3.42	0.18	8.5
3,9*2,3*15	3.9	2.3	0.8	15
3,92*2,8*4,6	3.92	2.8	0.56	4.6
4*3,1*15	4	3.1	0.45	15
4,1*2,3*15	4.1	2.3	0.9	15
5,0*3,1*15	5	2.3	1.35	15
5,4*4,5*15	5.4	4.5	0.45	15
5,45*4,55*10,5	5.45	4.55	0.45	10.5
5,45*3,55*15	5.45	3.55	0.95	15
6,08*5,62*11	6.08	5.62	0.23	11
6,5*3,5*33	6.5	3.5	1.5	33
7,0*4,6*8	7	4.6	1.2	8
7,9*5,5*60	7.9	5.5	1.2	60
8*5*40	8	5	1.5	40
8,9*5,9*11	8.9	5.9	1.5	11
8,5*5,5*42	8.5	5.5	1.5	42
9*6*91	9	6	1.5	91
11,3*7,8*13,5	11.3	7.8	1.75	13.5
15,3*11,4*19	15.3	11.4	1.95	19
ETC....

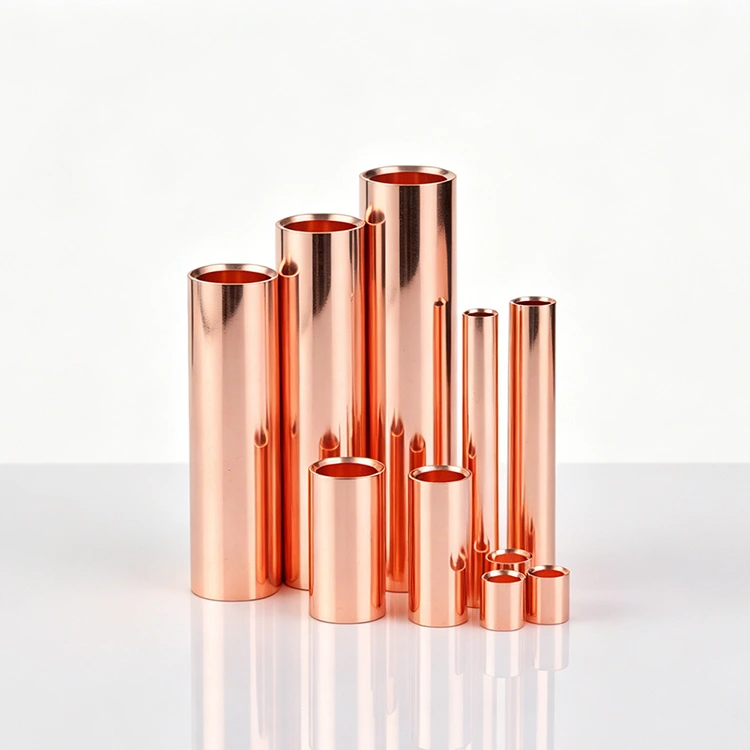

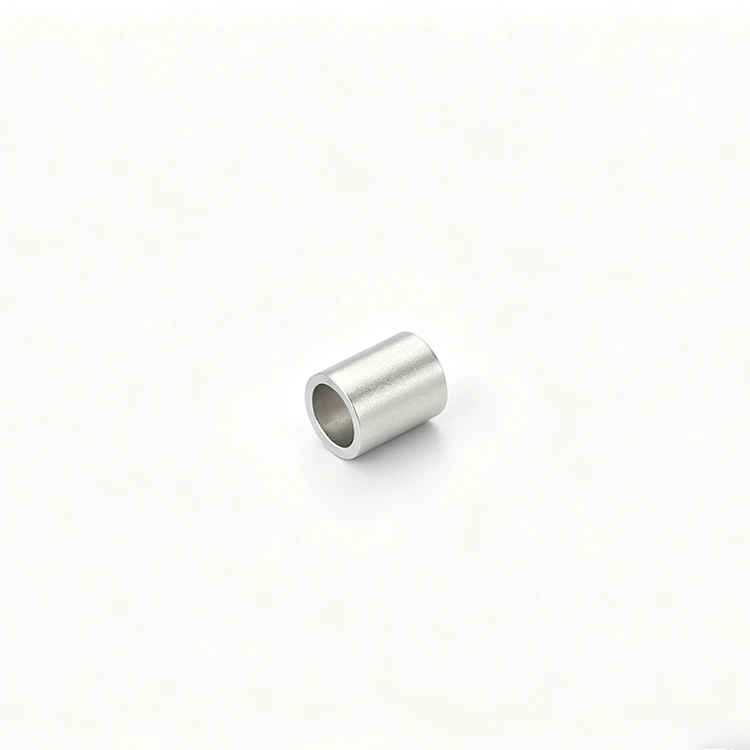

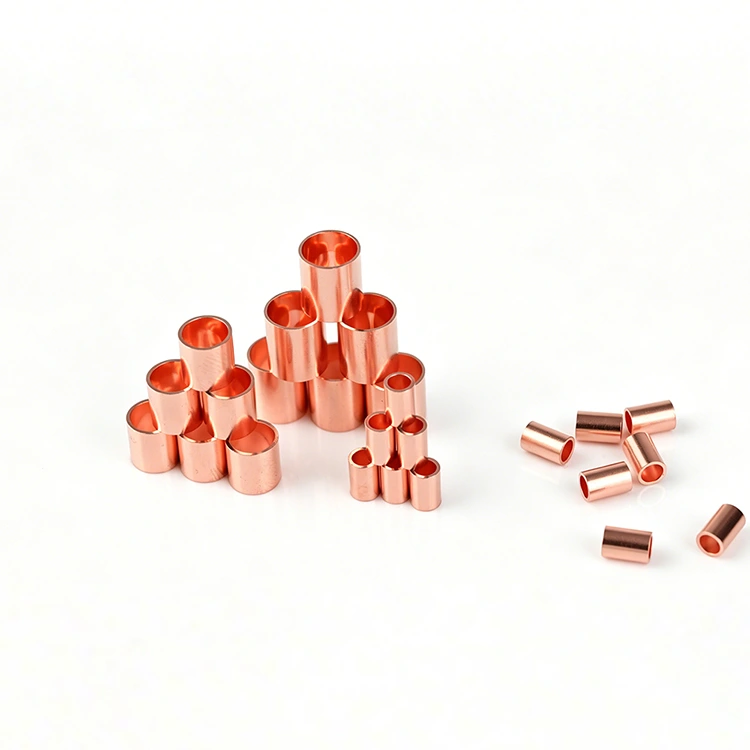

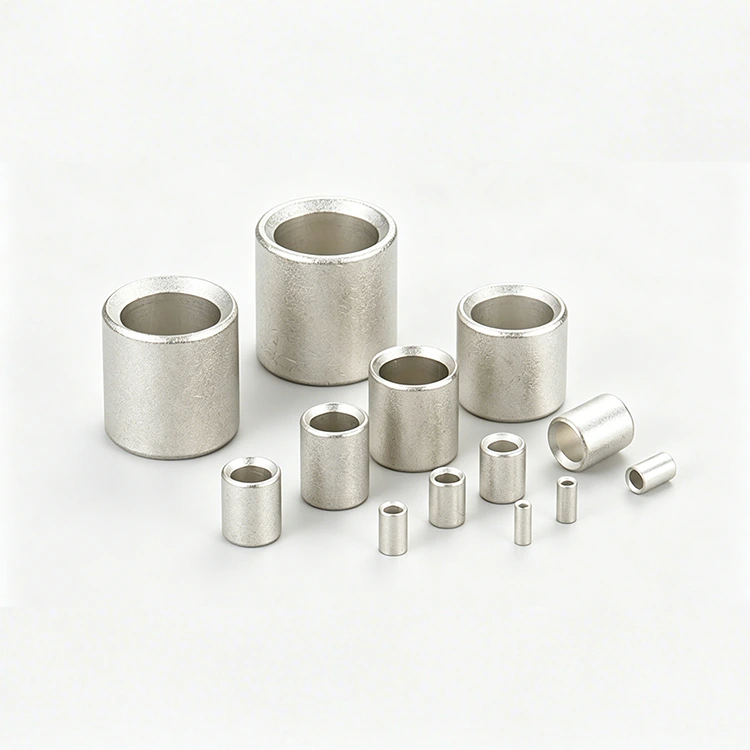

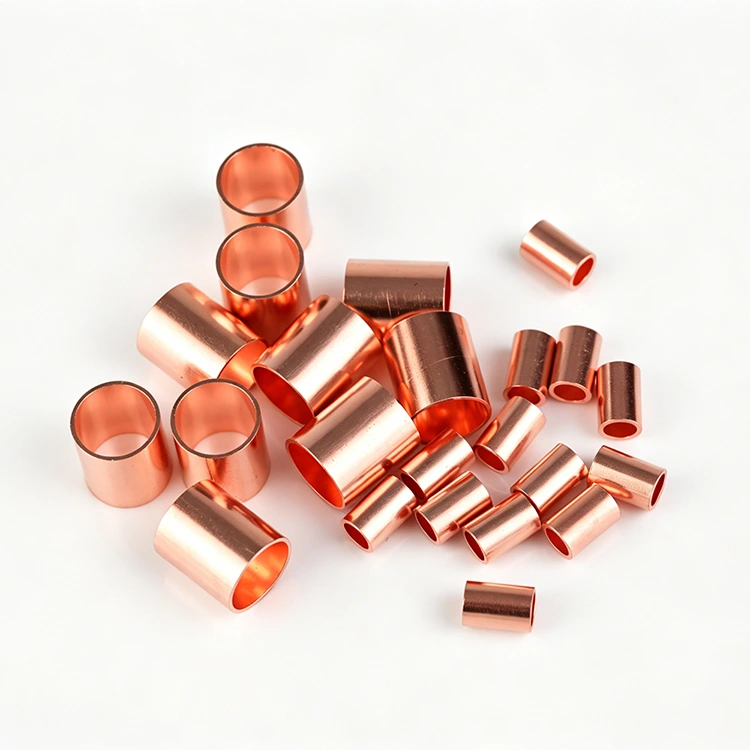

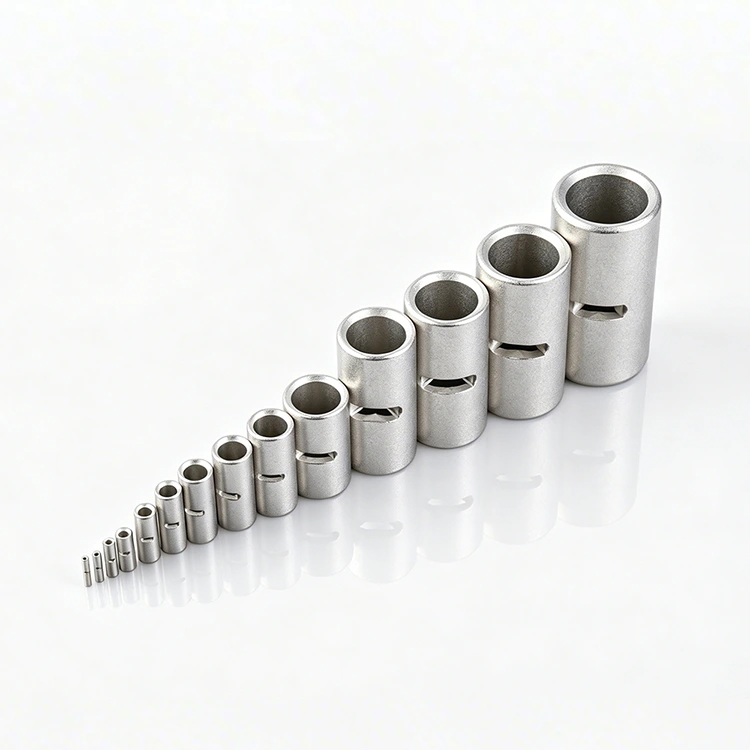

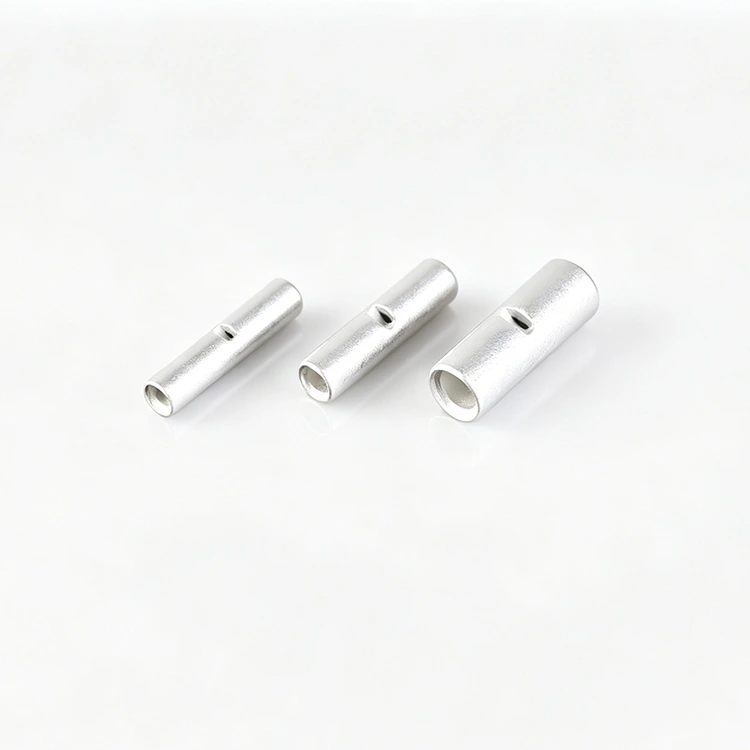

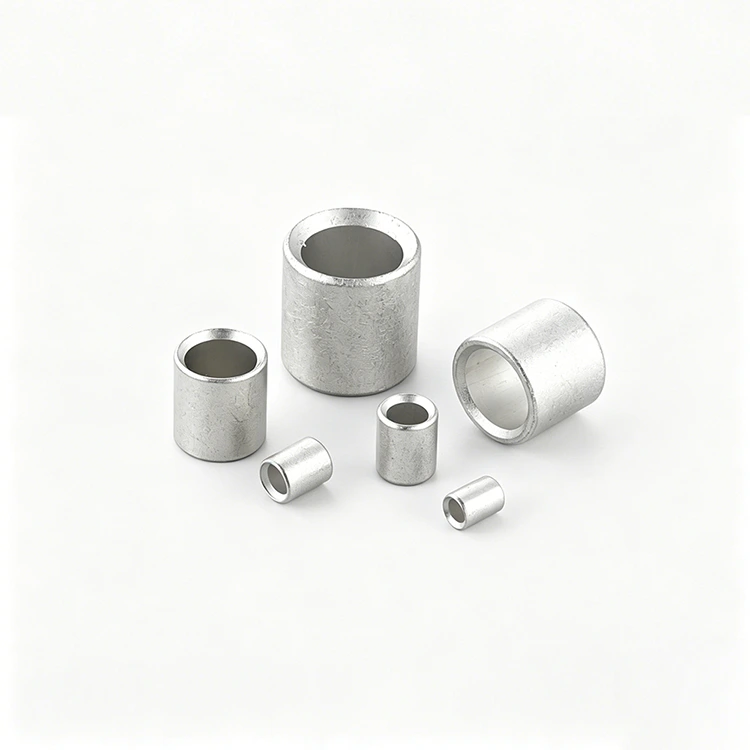

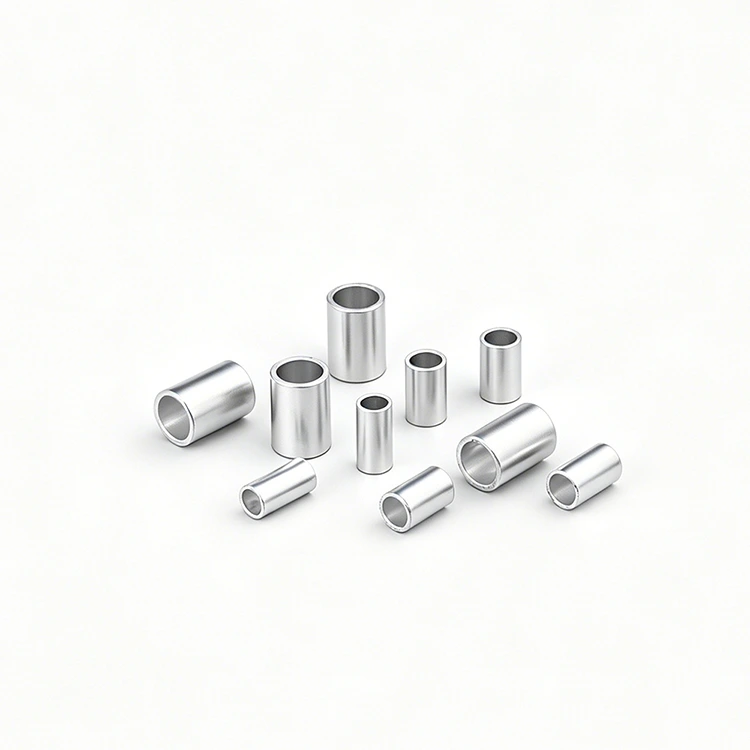

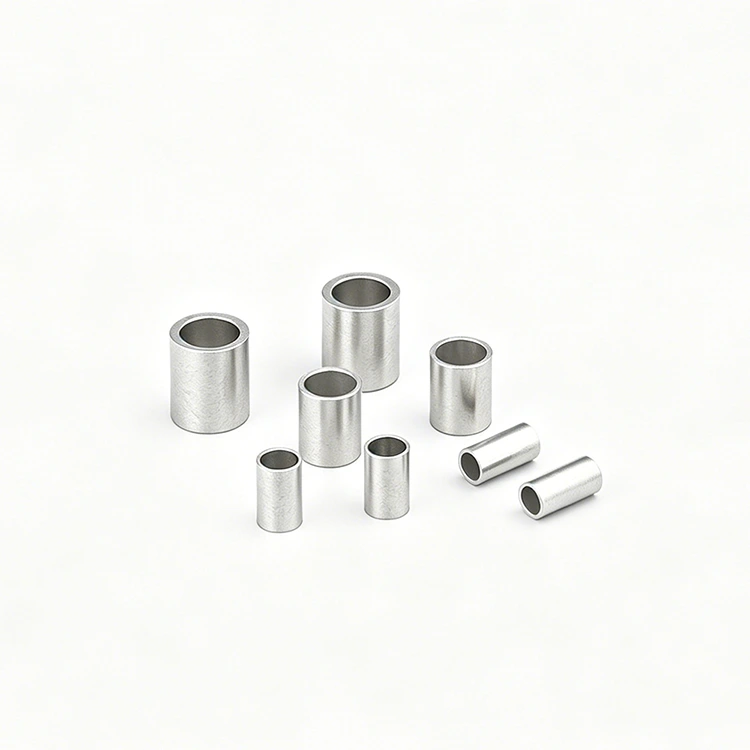

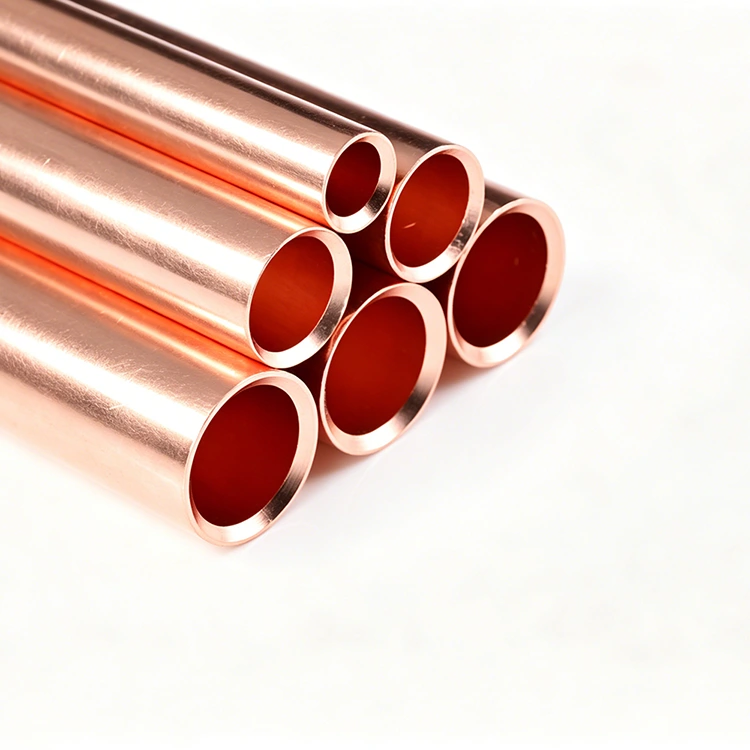

Exibição do produto

O terminal de topo de cobre vermelho não isolado Zenko adota processo de formação integrado com superfície lisa e sem rebarbas. A parede geral do tubo é uniforme e espessa, com acabamento fino e qualidade estável. Várias especificações convencionais estão em estoque, suportando processamento personalizado. O design minimalista sem isolamento garante excelente dissipação de calor e condutividade elétrica, atendendo aos requisitos de conexão de energia industrial de alto padrão.

Força da Empresa

Zenko é um fabricante profissional com foco em P&D, produção e vendas de terminais de fiação elétrica. A fábrica possui equipamentos de produção avançados, tecnologia de produção madura e sistemas completos de inspeção de qualidade. Todos os produtos são fabricados em estrita conformidade com os padrões elétricos internacionais, com qualidade estável, alta precisão e grande durabilidade. Apoiamos o fornecimento em massa, entrega rápida e testes de amostras. Aderindo a um rigoroso controle de qualidade, conquistamos a confiança de longo prazo de clientes globais, com produtos exportados para muitos países e regiões, fornecendo soluções completas de conexão elétrica personalizadas para compradores B2B.
